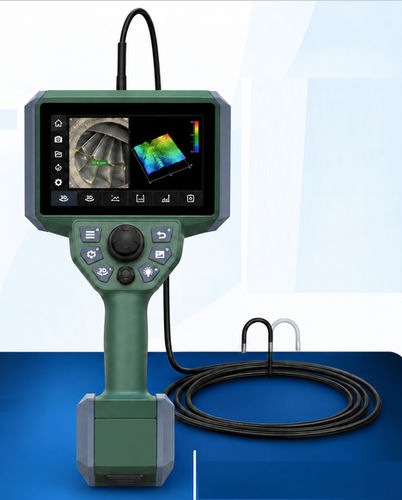

Videoscopio flexible V3D

para medición 3Dcon pantalla IPSUSB

Endoscopio de vídeo industrial con medición 3D – COBB V3D
El COBB V3D es un endoscopio de vídeo industrial profesional diseñado para combinar la inspección visual, la reconstrucción tridimensional y la medición 3D de la superficie inspeccionada en una única plataforma. Gracias a la tecnología binocular, el sistema captura la escena endoscópica y la procesa para generar una representación tridimensional de la superficie. A continuación, las mediciones se realizan directamente sobre los datos 3D reconstruidos, lo que permite analizar las dimensiones y geometrías de los defectos identificados durante la inspección.

Inspección visual y reconstrucción 3D
El sistema integra cuatro etapas en un único flujo de trabajo: observación, reconstrucción, medición y documentación. A partir de la imagen endoscópica, el COBB V3D genera una reconstrucción 3D y una nube de puntos de la superficie. El operador puede aplicar las herramientas de medición disponibles directamente sobre el modelo y, posteriormente, documentar los resultados mediante imágenes, vídeos e informes PDF.

Herramientas profesionales de medición 3D
COBB V3D ofrece distintos modos de medición para analizar defectos y geometrías directamente sobre la superficie reconstruida.

• Distancia punto a punto
• Distancia punto a línea
• Mediciones de trayectoria multi-segmento
• Medición de profundidad
• Profundidad en superficies curvas
• Medición de área
• Perfil de profundidad

Características clave del endoscopio de vídeo industrial «COBB V3D»

• MEDICIÓN 3D INTEGRADA: permite efectuar mediciones directamente sobre la reconstrucción tridimensional de la superficie inspeccionada.
• TECNOLOGÍA BINOCULAR: captura la escena de inspección mediante una configuración estereoscópica para la posterior reconstrucción 3D.
• MÚLTIPLES MODOS DE MEDICIÓN: distancia, punto a línea, multi-segmento, profundidad, profundidad en superficies curvas, área y perfil de profundidad.
• PANTALLA IPS LCD 7″: resolución 1920 × 1200 píxeles y brillo ≥450 cd/m², ajustable en 10 niveles.
• CONTROL MOTORIZADO 360°: orientación de la punta de la sonda controlada mediante joystick.
• DOS DIÁMETROS DISPONIBLES: sondas Ø4,0 mm y Ø6,0 mm, longitudes personalizables de 1 a 10 metros.
• VISUALIZACIÓN BINOCULAR: configuraciones de visión frontal o lateral según la aplicación.
• SONDA IP67: diseñada para aplicaciones de inspección industrial, con temperatura de funcionamiento de −20 °C a +80 °C.
• CONSTRUCCIÓN MULTICAPA: tubo de sonda con trenzado de hilo de acero aleación tungsteno de 4 capas.
• CAPTURA COMPLETA DE IMAGEN: fotos, vídeos, congelado de imagen, rotación de imagen y zoom digital de 5 niveles.
• INFORMES PDF: las imágenes e información de la inspección pueden compilarse en un informe generado directamente por la plataforma.
• ALMACENAMIENTO 128 GB: con soporte para una unidad USB externa de 64 GB.
• CONECTIVIDAD: 2 puertos USB, carga Type-C y RJ45, opciones Wi‑Fi / 4G según la configuración.
• UNIDAD PRINCIPAL IP55: diseñada para su uso en entornos industriales.

Control motorizado y visualización
La unidad principal cuenta con una pantalla IPS LCD de 7 pulgadas con resolución 1920 × 1200 píxeles y brillo ≥450 cd/m², ajustable en 10 niveles. El sistema combina pantalla táctil, joystick principal y joystick de navegación con control motorizado 360° de la sonda, diseñado para proporcionar mayor precisión al gestionar las inspecciones y las funciones 3D.

Sondas Ø4,0 y Ø6,0 mm
El COBB V3D está disponible con sondas en los siguientes diámetros: Ø4,0 mm y Ø6,0 mm. Las longitudes de las sondas van de 1 a 10 metros y pueden personalizarse según la configuración requerida. Las sondas incorporan tecnología CMOS con visión binocular frontal o lateral, estructura trenzada de hilo de acero aleación tungsteno de 4 capas, articulación motorizada 360°, ángulo de articulación 80°–170°, campo de visión 70°–120° y protección IP67.

Captura de inspección y documentación
El software integrado permite gestionar directamente desde la unidad principal fotos, vídeos, congelado de imagen, rotación de imagen y zoom digital de 5 niveles. Durante la grabación de vídeo también se pueden añadir marcadores para identificar y localizar rápidamente los puntos relevantes de la inspección. Las imágenes e información recogidas pueden organizarse en un informe de inspección PDF generado directamente por la plataforma.

Características / especificaciones técnicas

• Modelo: COBB V3D
• Pantalla: 7″ IPS LCD, 1920 × 1200 píxeles, ≥450 cd/m², 10 niveles de brillo
• Medición: reconstrucción 3D integrada y nube de puntos; punto a punto, punto a línea, trayectoria multi-segmento, profundidad, profundidad en superficies curvas, área, perfil de profundidad
• Sondas: diámetros Ø4,0 mm y Ø6,0 mm; longitudes configurables de 1 m a 10 m
• Tecnología de sonda: CMOS con visión binocular frontal o lateral; captura estereoscópica binocular para reconstrucción 3D
• Construcción de la sonda: trenzado 4 capas en hilo de acero aleación tungsteno
• Articulación: control motorizado 360°; ángulo de articulación 80°–170°; campo de visión 70°–120°
• Protección: sonda IP67; unidad principal IP55
• Captura de imagen: fotos, vídeos, congelado de imagen, rotación de imagen, zoom digital 5 niveles; marcadores durante vídeo
• Almacenamiento: 128 GB interno; soporte para unidad USB externa 64 GB
• Conectividad: 2 × USB, carga Type-C, RJ45; Wi‑Fi / 4G opcional según configuración
• Documentación de salida: generación de informe de inspección PDF directamente desde la plataforma
• Temperatura de funcionamiento (sonda): −20 °C a +80 °C
