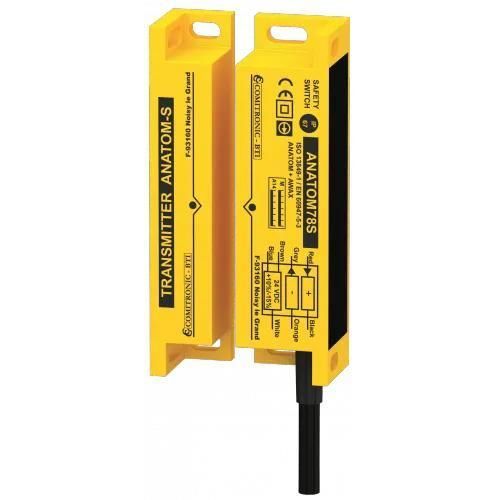

Sensor de seguridad para entornos difíciles ANATOM series

Descripción del producto
Control de posición para puertas y cubiertas en maquinaria peligrosa. Sensor electrónico codificado sin contacto diseñado para funcionamiento no autónomo en conjunto con un controlador AWAX. Solución de bajo coste para aplicaciones de acceso múltiple, con prestaciones de seguridad elevadas cuando se utiliza con controlador AWAX (hasta PL = e).

Datos técnicos
Tiempo antes de fallo peligroso: MTTFd = 334 años
Distancia máxima de activación: 10 mm (histeresis 2 mm)
Salidas de seguridad / diagnósticos: 2 x NA (250 mA máx.) redundante 24 V / 1 x contacto PNP 250 mA
Codificación de detección: mono-código, a prueba de manipulación
Indicador: LED indica reconocimiento de código
Reset: automático
Fijación: 4 tornillos M4 a prueba de manipulación (ref. opcional BH4)
Posiciones de montaje: según versión (ver variantes)
Materiales: PA6, INOX316L (acero inoxidable) o policarbonato (PC) según variante
Conexión eléctrica: cables fijos (3, 6, 12 m) o cordones con conector M12 (50 cm, 130 cm) o M12 metálico
Protección de entrada: IP67 / IP68 (PA6, PC) o IP69K con acero inoxidable (nueva generación)
Temperatura de funcionamiento: -25°C a +60°C
Marcado / certificación: número de serie por tampografía o grabado láser; UL 508 / C22.2 no.14 C-UL-US listado 34CB (expediente E214209)
Nota: no aplicable para las versiones MKT y M12.

Las diferencias entre los productos de la gama ANATOM

• ANATOM6S
• ANATOM6S-PLC
• ANATOM78S
• ANATOM98S
• ANATOM78S-485

Características / especificaciones técnicas

• Función: Control de posición para puertas/cubiertas en maquinaria peligrosa
• Tecnología: Sensor electrónico codificado sin contacto (mono-código a prueba de manipulación)
• Salidas de seguridad: 2 x NA (250 mA máx.) redundante + 1 x PNP 250 mA
• Distancia de activación: 10 mm con 2 mm de histéresis
• MTTFd: 334 años
• Opciones de conexión: cables fijos (3 / 6 / 12 m) o cordones con conector M12 (50 cm / 130 cm) o M12 metálico
• Materiales: PA6, INOX316L (acero inoxidable) o policarbonato (PC)
• Protección de entrada: IP67 / IP68 (PA6, PC) o IP69K (acero inoxidable nueva generación)
• Temperatura de funcionamiento: -25°C a +60°C
• Fijación: 4 tornillos M4 a prueba de manipulación (opción BH4)
• Marcado / trazabilidad: número de serie por tampografía o grabado láser; listado UL / C-UL-US
