USO INDUSTRIAL

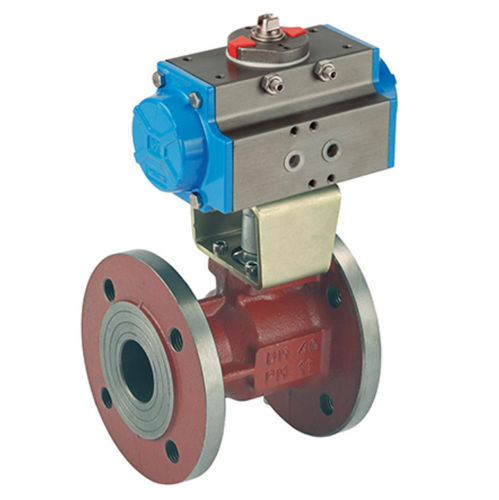

Actuador neumático de retorno por muelle o doble efecto
válvula de esfera de 2 vías de HIERRO FUNDIDO, FLANGED, paso total PN16
se acciona introduciendo aire comprimido en la cámara de salida y se dosifica automáticamente devolviéndolo a la presión máxima.
(ver esquema de funcionamiento)
se abre soplando aire comprimido en la cámara de salida
y dosifica el aire comprimido en la cámara de retorno.
(ver esquema de funcionamiento)
CARACTERÍSTICAS TÉCNICAS DEL ACTUADOR
- presión máxima de funcionamiento: 8 bar
- presión mínima de alimentación de aire: 6 bar
- temperatura ambiente de funcionamiento: mínimo -20°C máximo +85°C
- rotación: 90
Véase el esquema anterior.
En la fase de apertura, el actuador proporciona un par de salida decreciente con el grado de apertura, manteniendo constante la presión de alimentación. Esta disminución se debe a que en esta fase los resortes sufren una deformación y absorben energía potencial elástica.
Dicha energía estará disponible durante la fase de cierre. De hecho, es durante esta segunda fase. cuando los spnngs se estiran y cumplen su función. sin necesidad de energía externa.
El par de cierre se caracteriza, por tanto, por 4 valores principales:
Rotación de apertura:
MAD: par del accionamiento con resortes estirados MAC: par del accionamiento con resorte comprimido Giro de cierre:
MMC: par con resortes comprimidos MMD: par con resortes estirados
---
