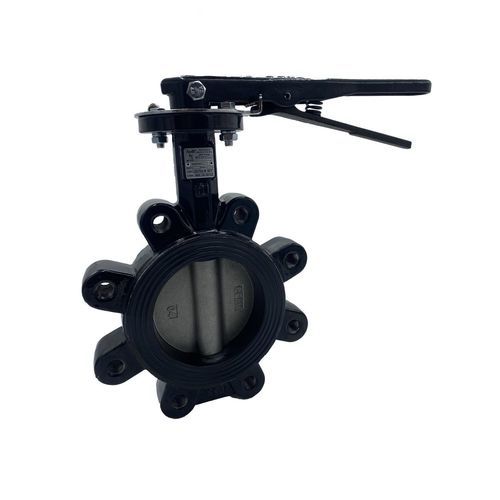

Válvula de mariposa LD151

manualpara agua potablepara agua de refrigeración

Descripción del producto
Las válvulas mariposa LD151 (lug) y WD151 (wafer) de Apollo en hierro dúctil están diseñadas para aplicaciones industriales, comerciales y sistemas HVAC/mecánicos. Disponibles en tamaños de 2" a 24" (LD151 lug: 2"–24"; WD151 wafer: 2"–12"). Compatibles con bridas ANSI 125# y 150# y con placa superior ISO 5211 para montaje directo de actuadores neumáticos y operadores de engranajes. Conforme a MSS SP-67 y API 609; LD151 (3"–24") cumple AWWA C-504. Adecuadas para servicio en extremo de línea (servicio estanco bidireccional) hasta la presión nominal.

Aplicaciones

• Calefacción (HVAC)
• Circuitos de refrigeración
• Agua potable

Dimensiones (valores seleccionados)
d1: 469,9 mm
DN1: 8"
l1: 32 mm
d2: 610,1 mm
DN2: 8"
l2: 32 mm
M1: 63 mm
M2: 356 mm
H: 289 mm
h1: 45 mm
Y: 45 mm
V: 244 mm

Información del producto
artículo: Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
número de artículo con gtin: LD15108SE11 (00191988183011)
número de producto con gtin: LD15108SE11 (00191988183011)
fabricante: Aalberts integrated piping systems Americas, Inc. (Apollo)
grupo de artículos: LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
tamaño: 8"
peso: 43,5 lb

Características

• color: negro
• materiales: cuerpo en hierro dúctil (ASTM A536 65-45-12)
• acabado: ninguno
• forma: recta
• tipo de conexión: lug
• estanqueidad: EPDM

Técnico

• presión máxima de servicio (líquido): 200 psi
• temp. mínima del medio: 32 °F
• temp. máxima del medio: 200 °F

General

• grupo de producto: válvulas (EPDM)
• clase ETIM: EC010910 Válvula mariposa
• país de origen: Tailandia
• marca: Apollo
• serie: LD151
• tipo de producto: LD151
• unsps: 40141619

Características / Especificaciones técnicas

• Número de artículo: LD15108SE11
• GTIN / EAN: 00191988183011
• Tamaño (diámetro nominal): DN 200 (8")
• Peso: 43,5 lb
• Material de la carcasa: Hierro fundido (ASTM A536 65-45-12)
• Material del disco: Acero inoxidable
• Material del eje: Acero inoxidable
• Sello primario del eje: Goma nitrílica (NBR)
• Asiento / sellado: Goma EPDM
• Presión máxima de trabajo (líquido): 200 psi
• Rango de temperatura del medio: 32 °F a 200 °F
• Tipo de conexión: Lug
• Diámetro exterior tubería todas las conexiones: 469,9 mm (18,5")
