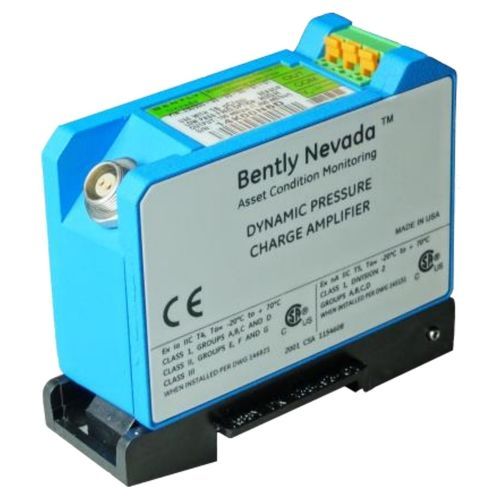

Amplificador para presión 350500

de señalcon salidas de tensiónde bajo ruido

El amplificador de carga de presión dinámica 350500 (DPCA) es un componente de un sistema de detección de presión dinámica. Este sistema de detección, que supervisa las pulsaciones de presión resultantes de la inestabilidad de la combustión en motores de turbina de gas, consta de un sensor de presión piezoeléctrico de carga acoplada, un cable de interconexión de bajo ruido, un amplificador de carga 350500 y un dispositivo de supervisión. El sensor de presión dinámica debe ser de tipo piezoeléctrico de alta temperatura que convierta la presión dinámica en una señal de salida escalada en picoculombios por unidad de presión. El diseño del amplificador de carga 350500 permite su uso con una serie de sensores diseñados para monitorizar la inestabilidad de la combustión. El cable de interconexión, que conecta el sensor con el amplificador de carga, es un cable especialmente diseñado, de bajo ruido y resistente al medio ambiente. El 350500 DPCA ofrece dos opciones de cable de interconexión. El amplificador de carga 350500 convierte la señal de carga del sensor en una señal de salida de tensión de baja impedancia. Esta señal es adecuada para los monitores Bently Nevada como el Monitor de Presión Dinámica 3500/64. La interfaz eléctrica del monitor al amplificador de carga, que consiste en -24 Vcc de alimentación, común y señal, es la misma que la de un Proximitor Bently Nevada. Pueden utilizarse barreras de seguridad adecuadas entre el amplificador de carga y el dispositivo de monitorización.
