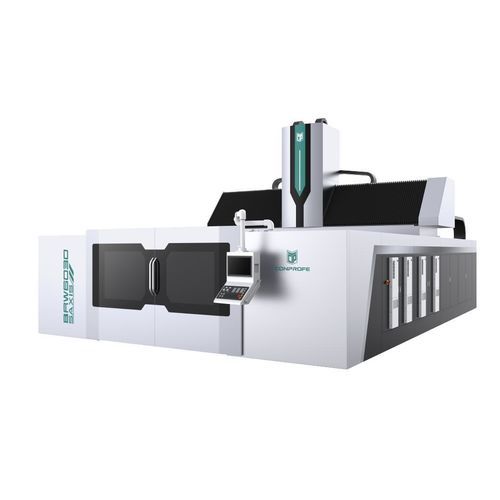

Centro de mecanizado CNC 5 ejes BRW6030

verticalpara vidriopara aluminio

Descripción del producto

• Estructura de pórtico con componentes móviles optimizados para maximizar la rigidez y el rendimiento dinámico en mecanizado de alta precisión
• Diseño térmicamente simétrico validado por análisis de elementos finitos (FEA) para minimizar las deformaciones térmicas en ciclos de producción prolongados
• Construcción en hierro fundido seleccionada por su amortiguación de vibraciones, estabilidad y rendimiento dinámico fiable en corte
• Estructura y rigidez mejoradas de forma continua mediante FEA para garantizar estabilidad dimensional a largo plazo
• Ejes X/Y/Z con sistema de refrigeración por agua para reducir la influencia térmica en la precisión

Puntos destacados del producto

• Cabezas de fresado A/C de alta precisión opcionales de FISCHER o KESSLER
• Retroalimentación por encoder estándar y refrigeración de husillo por circulación de agua para mantener el equilibrio térmico del husillo; alargamiento térmico axial del husillo ≤ 0,02 mm tras operación continua a alta velocidad
• Todos los componentes mecánicos y rotativos sometidos a equilibrado dinámico y pruebas
• Protección mediante fuelles flexibles para guías de bancada (eje X), guías de viga (eje Y) y guías de caja de husillo (eje Z)
• Área de mecanizado totalmente cerrada con paneles interiores de acero inoxidable que retienen más del 90% de las partículas grandes
• Respuesta rápida: arranque/parada instantáneos con aceleración y perfiles de movimiento ajustables para posicionamiento rápido y preciso
• Diseñada para larga vida útil y bajos costes de mantenimiento con desgaste reducido en elementos de transmisión

Casos de aplicación

• Diseñada para el mecanizado de alta precisión y alta eficiencia de componentes compuestos aeroespaciales
• Materiales típicos: nido de abeja Nomex y aluminio, composites de fibra de carbono, preformas de carbono, fibra de vidrio, espuma, Kevlar, fibra PBO

Especificaciones técnicas
Modelo: BRW6030-5AXIS
Recorridos X/Y/Z: 6,000 / 3,000 / 1,250 mm
Dimensión mesa: 6,000 x 3,000 mm
Morse de husillo: HSK-A63
Velocidad de husillo: 50 - 24,000 rpm
Potencia motor: 37 kW
Velocidad rápida X/Y/Z: 50,000 / 50,000 / 40,000 m/min
Velocidad de avance X/Y/Z: 1 - 25,000 m/min
Precisión de posicionamiento X/Y/Z: 0.03 / 0.02 / 0.01 mm
Repetibilidad X/Y/Z: 0.015 / 0.01 / 0.005 mm
Capacidad porta-herramientas (total): 40 (60 opcional)
Peso neto máquina: ≈75,000 kg
Tamaño máquina (L x A x H): 10,000 x 7,000 x 7,300 mm
Control CNC: SIEMENS One (HEIDENHAIN opcional)
