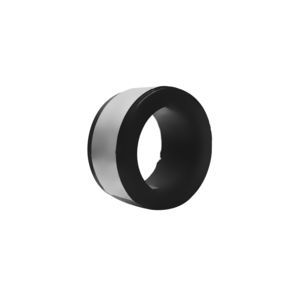

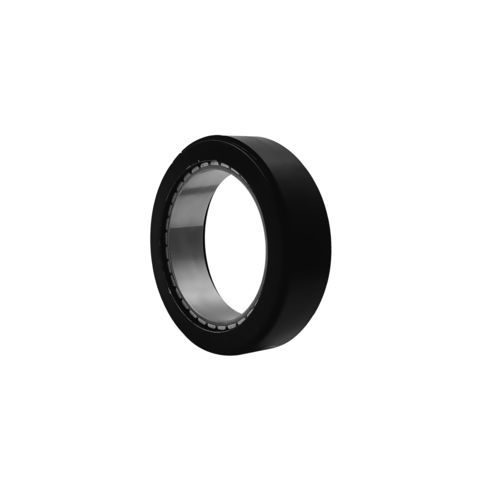

Motor brushless BS8413NFL

DCBLDC48 V

Descripción del producto
Diámetro: 84 mm; Longitud: 21,5 mm; Voltaje: 48 V; Potencia máxima de salida: 510 W; Velocidad: 3460 rpm; Par nominal: 1,4 N·m

Aplicaciones

• Robots colaborativos
• Brazo mecánico
• Robot humanoide

Opciones personalizables

• Especificaciones
• Longitud del cable
• Rendimiento
• Caja de cambios

Notas sobre precios
Precio unitario: cotización según cantidad del cliente y requerimientos de la solución

Parámetros (tabla)
Características | UNIDAD | -17-48.0 | -35-48.0
Voltaje | V | 48.0 | 48.0
Resistencia de línea | Ω | 1.1 | 0.28
Inductancia de línea | mH | 0.59 | 0.15
Velocidad sin carga | rpm | 1730 | 3460
Corriente sin carga | A | 0.25 | 0.5
Par de estancamiento | N.m | 11.0 | 22.7
Corriente de estancamiento | A | 43.6 | 174.5
Par nominal | N.m | 1.40 | 1.40
Velocidad nominal | rpm | 1370 | 2740
Corriente nominal | A | 5.2 | 10.2
Potencia máxima de salida | W | 510 | 2000
Eficiencia máxima | % | 86 | 86
Constante Back-EMF | mV/rpm | 27.6 | 13.8
Constante de par | Nm/A | 0.250 | 0.130
Valor KV | rpm/V | 36 | 72.1
Pendiente velocidad/par | rpm/Nm | 157 | 153
Inercia del rotor | gcm^2 | 535 | 535
Peso | g | 255 | 255

Características / especificaciones técnicas

• Modelo: BS8413NFL
• Diámetro: 84 mm
• Longitud: 21,5 mm
• Voltaje nominal: 48 V
• Identificadores de variantes en la tabla: -17-48.0 y -35-48.0
• Variante -17-48.0: resistencia de línea 1,1 Ω; inductancia de línea 0,59 mH; velocidad sin carga 1730 rpm; corriente sin carga 0,25 A; par de estancamiento 11,0 N·m; corriente de estancamiento 43,6 A; par nominal 1,40 N·m; velocidad nominal 1370 rpm; corriente nominal 5,2 A; potencia máxima de salida 510 W; eficiencia máxima 86 %; Back-EMF 27,6 mV/rpm; constante de par 0,250 Nm/A; KV 36 rpm/V; inercia del rotor 535 gcm^2; peso 255 g
• Variante -35-48.0: resistencia de línea 0,28 Ω; inductancia de línea 0,15 mH; velocidad sin carga 3460 rpm; corriente sin carga 0,5 A; par de estancamiento 22,7 N·m; corriente de estancamiento 174,5 A; par nominal 1,40 N·m; velocidad nominal 2740 rpm; corriente nominal 10,2 A; potencia máxima de salida 2000 W; eficiencia máxima 86 %; Back-EMF 13,8 mV/rpm; constante de par 0,130 Nm/A; KV 72,1 rpm/V; inercia del rotor 535 gcm^2; peso 255 g
• Usos típicos: robots colaborativos, brazos mecánicos, robots humanoides
• Personalizable: especificaciones, longitud del cable, rendimiento y caja de cambios disponibles a pedido
