Dispositivo de protección contra incendios pasivo KDS-RAIL

Descripción generalAdemás del comportamiento al fuego del material (HL3), las aplicaciones ferroviarias requieren un cierre estructural verificado en puntos de transición críticos, por ejemplo entre la sala de máquinas y el compartimento de pasajeros. Los kits de protección contra incendios CONTA-CLIP KDS-RAIL, disponibles para diferentes tamaños de marco, permiten alcanzar la clase de resistencia al fuego E30 (30 minutos de compartimentación) según DIN EN 45545-3. Cada kit incluye una manta intumescente ajustada, tornillos de fijación especiales resistentes al calor y todos los materiales de montaje necesarios.

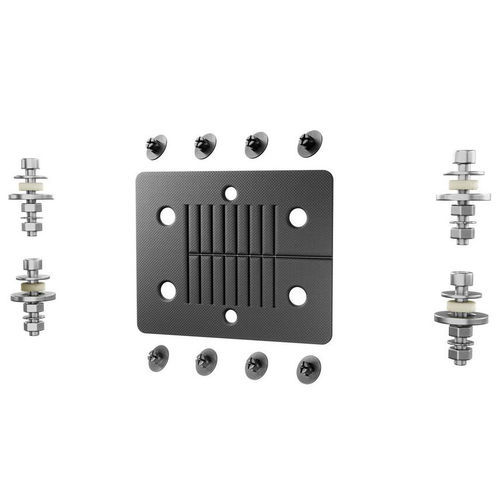

Contenido del kit

• Manta intumescente de ajuste preciso
• Tornillos de fijación especiales resistentes al calor
• Material de montaje completo para el ensamblaje del kit

Componentes obligatorios conforme a EN 45545-3 (E30)El producto está diseñado para proporcionar la resistencia E30 (30 minutos de compartimentación) según DIN EN 45545-3 cuando se instala junto con los componentes requeridos y los marcos/inserts KDS correspondientes.

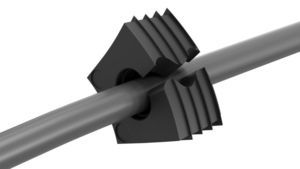

Elementos de estanqueidad RAIL (material homologado para sistemas KDS)

• División inteligente mediante corte ondulado
• Alta estanqueidad en combinación con marco e inserto
• Alivio de tensión integrado
• Alta densidad de embalaje
• Disponible en dos tamaños

KDSI-SR: montaje rápido y seguro

• Montaje completo desde el exterior hacia el interior
• Los cables montados mantienen la garantía; el reequipamiento y el mantenimiento son rápidos y sencillos
• Alta densidad de embalaje

KDS-SR: montaje interior sencillo

• Montaje fácil desde el interior
• Protección de garantía para cables montados
• Reequipamiento y mantenimiento rápidos y sencillos
• Sujeción de cables incluida
• Alta densidad de embalaje

Productos relacionados / accesorios

• Herramienta de accionamiento — KDS BW 1: facilita el montaje y desmontaje de los elementos de estanqueidad en el marco
• Bloques de terminales — procesamiento y montaje de bloques de terminales y cajas según especificaciones, montaje en riel DIN y etiquetado
• Tecnología de carcasas — carcasas en poliestireno, policarbonato, poliéster, ABS y aluminio para protección de circuitos y dispositivos; personalizaciones y ensamblajes disponibles

Características / especificaciones técnicas

• Marca: CONTA-CLIP
• Modelo/serie: KDS-RAIL
• Norma aplicable: DIN EN 45545-3
• Clase de resistencia al fuego: E30 (30 minutos de compartimentación)
• Comportamiento del material frente al fuego: HL3
• Componentes del kit: manta intumescente, tornillería resistente al calor, material de montaje
• Propósito: crear una barrera cortafuegos estructural en puntos de transición para impedir la propagación de llamas a través de huecos en la pared
• Compatibilidad: kits disponibles para diferentes tamaños de marco
• Características de los elementos de estanqueidad: corte ondulado, alta estanqueidad con marco/inserto, alivio de tensión integrado, alta densidad, dos tamaños
• Características KDSI-SR: montaje exterior→interior, cables bajo garantía, reequipamiento/servicio rápido, alta densidad
• Características KDS-SR: montaje interior, protección de garantía para cables montados, reequipamiento/servicio rápido, alivio de tensión integrado, alta densidad
