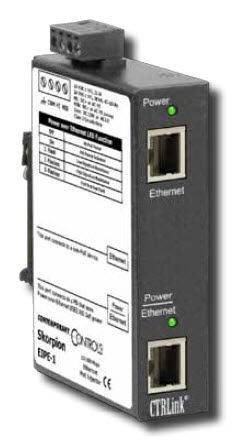

Alimentación eléctrica AC/DC EIPE

en riel DINPower over Ethernetredundante

El inyector de la energía de EIPE PoE en la familia de Skorpion ofrece un método simple de conectar un extremo-dispositivo de PoE con un interruptor de Ethernet de Mbps del non-PoE 10/100. El EIPE es obediente al IEEE 802.3af estándar y se considera un mediados de-palmo PSE en que reside entre el interruptor del non-PoE y el paladio que entregan los 15.4 vatios requeridos de energía en su conectador de salida. Hay dos conectadores RJ-45 en la unidad. El conectador superior, etiquetado ADENTRO, las fijaciones al non-PoE cambia mientras que el conectador inferior, etiquetado HACIA FUERA, las fijaciones al paladio. Transmita y reciba las señales se pasan libremente entre los dos conectadores como si el inyector no estuviera presente. Sin embargo, 48 VDC de energía se inyectan en los pernos de repuesto en el conectador del fondo RJ-45 para uso del paladio. El inyector no interfiere con ninguna comunicación entre el interruptor del non-PoE y el paladio. El inyector de la energía apoya el protocolo 802.3af para accionar para arriba los dispositivos. Con el inyector de la energía accionado para arriba, un cable de Ethernet se une al paladio. No se aplica ninguna energía al paladio hasta una resistencia válida de 25 k?, llamada la firma, es detectada por el inyector de la energía. Una vez que se detecte este valor, el inyector de la energía aplica energía a los pares inusitados de tal modo que accionan el paladio. Dependiendo de longitud de cable, el paladio puede asumir que un mínimo de 12.95 vatios está disponible en sus pernos de la entrada. Como el resto de los productos de Skorpion, el inyector de la energía se acciona de 24 fuentes de VAC/VDC usando 4 un perno conectador desprendible. Las provisiones existen para las fuentes de energía redundantes. La fuente de alimentación aislada interna desarrolla los 48 VDC requeridos de energía de PoE que elimina cualquier preocupación con respecto a energía primaria puesta a tierra.
