Junta de gasómetro

Visión general
Diafragmas industriales para gasómetros, acumuladores de vapor y depósitos de gas de alcantarillado, fabricados según especificaciones del cliente. Disponibles en grandes dimensiones y producidos por vulcanización en caliente para cumplir requisitos de aplicación.

Diafragmas para gasómetro — Aplicación y propiedades

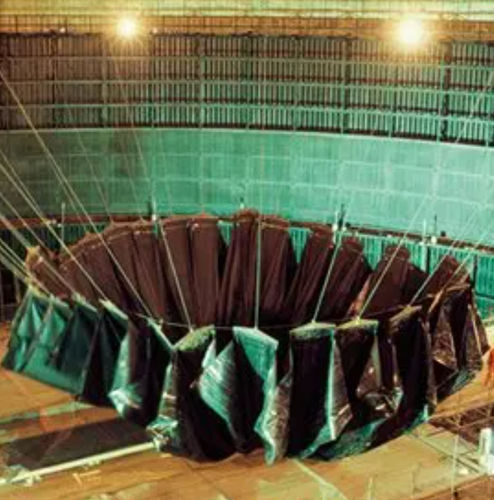

Diseñados para gasómetros tipo Wiggins en acerías y plantas industriales similares, para proporcionar un cierre estanco entre la pared del gasómetro y el pistón en todos los movimientos.

• Espesor: 2,2 mm — permeabilidad de gas muy baja
• Temperatura de servicio: -40°C a +80°C
• Refuerzo: capa de poliamida multiaxial para flexibilidad y alta resistencia a la tracción
• Durabilidad: >200.000 ciclos; vida útil >10 años (según la aplicación)

Especificaciones (general)

• Método de fabricación: vulcanización en caliente
• Rango de alturas: 2,50–22 m
• Rango de diámetros: 6–60 m
• Volumen de gas: 500–100.000 m3
• Resistencia de costura extremadamente alta
• Selección de recubrimiento según medio y aplicación

Material (gasómetro)
Tejido multiaxial recubierto en ambas caras con caucho nitrilo.

• Ángulos de trama diagonal especificables
• Absorbe fuerzas desde varias direcciones
• Carga de tracción completa en cada hilo
• Urdimbre, trama y ángulo ajustables según la aplicación

Diafragmas de acumulador de vapor — Aplicación y propiedades
Utilizados en sistemas de recogida y recirculación de vapor (p. ej., industria de aceites minerales) para reducir emisiones y mejorar la recuperación de energía.

• Bajas tasas de permeación y resistencia a combustibles comerciales
• Alta resistencia a la tracción; resistencia térmica hasta +70°C
• Resistencia de costura extremadamente alta (probada por organismos certificados) bajo exposición a combustibles

Material (acumulador de vapor)
Tejido de poliamida ultraresistente y de baja elongación recubierto por ambas caras con caucho de base nitrilo; construcción del tejido resistente a la hidrólisis.

Diafragmas para gas de alcantarillado — Aplicación y propiedades
Para almacenamiento temporal de gas de fermentación/biogás destinado a recuperación de calor o generación de vapor.

• Alta resistencia a la tracción, gran flexibilidad y alta resistencia a los medios
• Temperatura de servicio: -25°C a +70°C
• Muy impermeable a los gases
• Sin puntos débiles en las costuras cuando se expone a condensados (vs diafragmas unidos en frío)
• Vida útil típica: >100.000 ciclos

Material (gas de alcantarillado)
Refuerzo de tejido de poliamida o poliéster de alta resistencia y baja elongación; tejido recubierto en ambas caras con caucho a base de cloropreno.

Diafragmas para diversos gases y vapor
Soluciones a medida seleccionando entre una amplia gama de compuestos elastoméricos y tejidos para cumplir requisitos de resistencia química, temperatura y presión de medios específicos.

Especificaciones técnicas

• Fabricación: vulcanización en caliente
• Espesor típico (gasómetro): 2,2 mm
• Rango de alturas: 2,50–22 m
• Rango de diámetros: 6–60 m
• Volumen de gas: 500–100.000 m3
• Temperaturas de operación: gasómetros -40°C a +80°C; acumuladores de vapor hasta +70°C; gas de alcantarillado -25°C a +70°C
• Vida útil: >10 años (gasómetro); >100.000 ciclos (gas de alcantarillado); >200.000 ciclos para algunos tipos
• Resistencia de costura extremadamente alta (probada con exposición a combustibles)
• Refuerzos: poliamida multiaxial, tejido de poliamida ultraresistente y baja elongación, o tejido de poliéster
• Revestimientos: caucho nitrilo (ambas caras) o cloropreno (ambas caras) según aplicación
• Opciones de diseño: urdimbre/trama/ángulo ajustables; ángulos de trama especificables; absorción de fuerzas desde todas las direcciones
• Función: mantiene el sellado entre la pared del gasómetro y el pistón en todos los estados de movimiento
