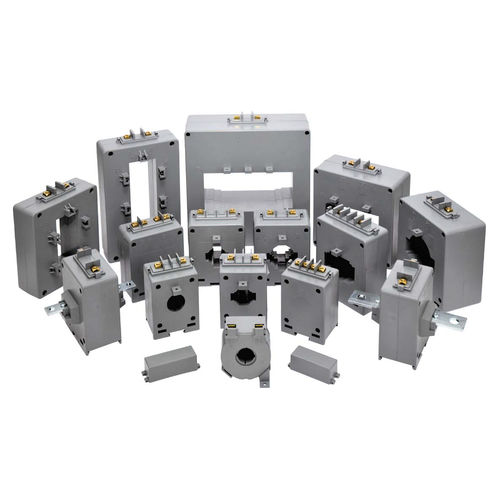

Transformador de medida TCB

de corrienteencapsuladoen riel DIN

Los transformadores de corriente son componentes esenciales diseñados para utilizarse con una amplia gama de productos de monitorización de la energía. Desde sencillos contadores de energía hasta medidores de calidad de la energía de primer nivel, estos productos de probada eficacia satisfacen cualquier necesidad. Se incluyen tapas para los terminales sellables. Diferentes características bajo pedido. Sistema de fijación: a la pared, a un cable o barra pasante, o a un carril DIN mediante los accesorios suministrados con el transformador de corriente (dependiendo del tipo) TRANSFORMADORES DE MEDICIÓN El cortocircuito en los terminales o la conexión a tierra pueden realizarse mediante el sistema «double fast-on» o conectando dos cables en el mismo terminal. TRANSFORMADORES DE PROTECCIÓN El transformador de corriente, cuando se utiliza como generador de corriente para relés de protección, presenta características eléctricas que difieren de las del transformador de medida. De hecho, se espera que el transformador de corriente de medida produzca una saturación del circuito magnético con 5P en corrientes primarias, mientras que, en el caso del transformador de corriente de protección, es necesario que el valor de la corriente secundaria siga el aumento de la corriente primaria hasta 10-15-20 In, con el fin de garantizar la intervención del relé en caso de una corriente de avería imprevista. Es importante no cargar el transformador de corriente con una potencia P superior a la indicada, para no modificar el valor de saturación del transformador de corriente. P = RI², donde: P = carga sobre el transformador de corriente R = resistencia del relé + resistencia de los cables I = corriente secundaria nominal del T.C. TRANSFORMADORES DE DOBLE RELACIÓN Doble relación en el secundario: S1-S2 valor bajo, S1-S3 valor alto
