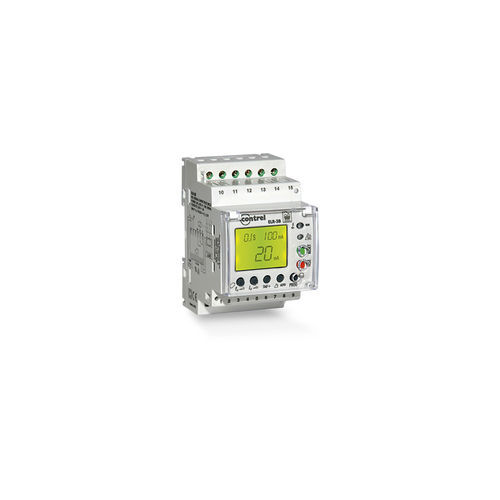

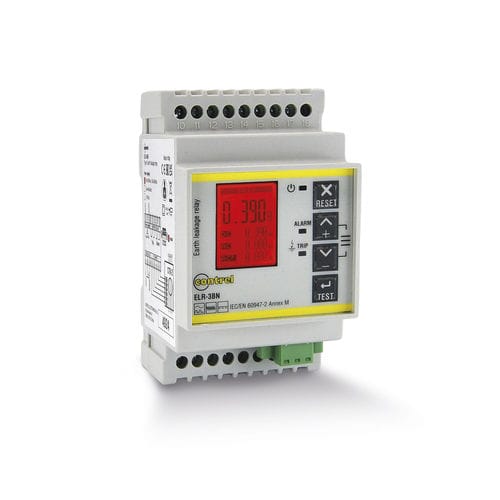

Relé de protección de fuga a tierra ELR-3B

de corrienteACAC/DC

Instalaciones de fuga de CA y/o CC ELR-3B. Relé de alarma o prealarma. Visualización instantánea. En los últimos años se ha generalizado el uso de cargas con electrónica de potencia. La protección diferencial tipo B es la única que protege a las personas y a las cargas contra las fugas de CA, CC y CA/CC. Los dispositivos de protección de corriente residual de tipo A y AC no detectan las corrientes residuales continuas, tan comunes en cargas como los variadores de velocidad, los SAI, los cargadores de vehículos eléctricos, las instalaciones fotovoltaicas, etc. Introducción Gama ELR Nombre del producto ELR-3B Tipo de producto Relé de protección y control de corriente residual Compatibilidad gamma CTB-1 transformador diferencial tipo B Características técnicas Aplicación del dispositivo Accionamientos de velocidad variable Instalaciones fotovoltaicas Carga de vehículos eléctricos Filtros activos SAI Tensión de alimentación 230 VAC 50/60 Hz Consumo de energía 6 VA Indicaciones de la pantalla LCD retroiluminada (rojo TRIP) Pantalla LCD retroiluminada (amarillo ALARMA) Tipo de medición TRMS Ajuste de la fuga a tierra residual 0,1, 0,3, 0,5, 1, 3 A Ajuste del tiempo de fuga a tierra residual 0,1, 0,2, 0,3, 0,4, 0,5, 0,75, 1, 5, 10 s Protección Tipo AC Protección tipo A Protección tipo B Función de prueba Local Remoto Relés de salida 2 (TRIP, Prealarma) 10 A (250 VAC) Configurable normalmente sin tensión o con tensión Señalización LED verde (encendido) LED rojo (DISPARO) LED rojo (falta de conexión del TC) LED amarillo (prealarma) Modo de montaje Carril DIN 3 módulos Normas IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 260g Entorno Grado de protección IP41 frontal IP20 terminales Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+80 °C
