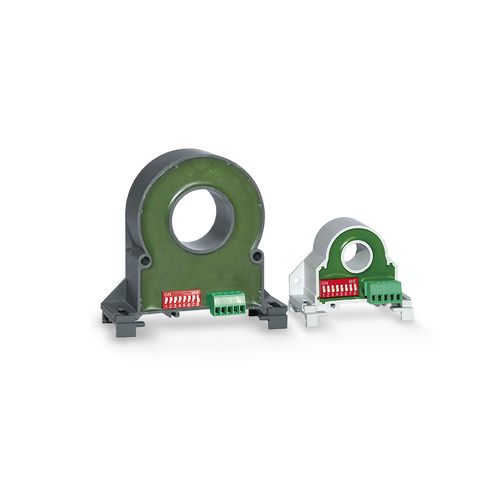

Transformador de corriente TTC series

secoen riel DINinsertable

El TTC-V y el TTC-I son transformadores de corriente alterna y continua, aislados galvánicamente del circuito de medida circuito de medida. Los dispositivos son, en función y apariencia, bastante similares a un TC activo estándar CT activo estándar, pero capaces de medir la componente de CC y CA TRMS. El transformador TTC-V está equipado con un puerto RS485 y una salida analógica O...IOV, mientras que el transformador TIC-I sólo dispone de una salida analógica 4...20mA. Equipado para montaje en barra DIN. Las principales medidas son: - Corriente - Función de valor máximo (MAX), valor mínimo (MIN) CARACTERÍSTICAS DE FUNCIONAMIENTO - El LED de diagnóstico indica que la comunicación es correcta - Rango de medida de corriente: - Hasta 50A CA/CC (sólo TTC-V/50 y TTC-l/50) - Hasta 300 A CA, 400 A CC (sólo TTC-V/300 y TTC-I/300 solamente) - Mediciones RMS reales para valores de corriente - Precisión: - corriente: ±0,5% f.s - Puerto RS485 (sólo TTC-v) - Protocolo de comunicación Modbus-RTU - Salida IOV (sólo TTC-v) - Salida analógica 4...20mA (sólo TIC-I) - Programación y control remoto mediante software - Carcasa modular
