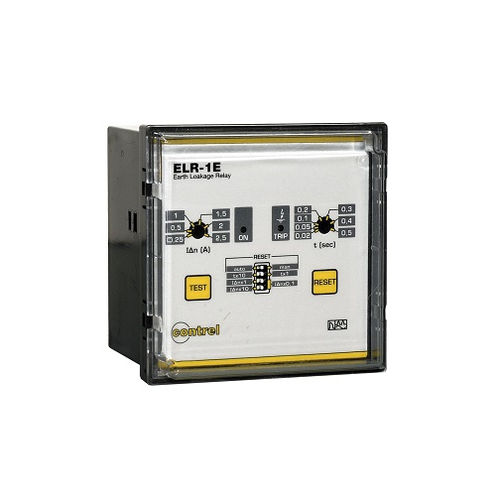

Relé de protección de fuga por tierra ELR-1E
1NA/NC2NA/NCAC

relé de protección de fuga por tierra
relé de protección de fuga por tierra
Añadir a mis favoritos
Añadir al comparador


Características

Valor controlado/medido
de fuga por tierra
Configuración de contacto
1NA/NC, 2NA/NC
Redes
AC, DC
Montaje
para montaje en panel, al ras
Normas
IEC
Otras características
ajustable
Tensión de activación

Mín.: 12 V

Máx.: 415 V

Descripción

ELR-1E TC externo. 1 umbral de funcionamiento. Tiempo de disparo y retardo ajustables. Relé diferencial con 1 umbral de actuación, montaje empotrado. TC externo. Introducción Gama ELR Nombre del producto ELR-1E Tipo de producto Relé de protección de corriente residual Compatibilidad de los sensores de corriente Sensor de corriente de fuga a tierra CT-1 Características técnicas Aplicación Relé de protección de corriente residual Tensión de alimentación 240/415 VAC 50/60Hz 110 VAC/DC 24/48 VAC/DC (opcional) 12 VAC/DC (opcional) Consumo de energía 5,5 VA Tipo de medición Medición interna de la corriente de defecto a tierra Ajuste de fuga a tierra residual tipo 0,025...25 A Ajuste del tiempo de fuga a tierra residual tipo 0,02...5 s Clase de protección de fuga a tierra Tipo A Función de prueba Local Relés de salida 1 conmutador (TRIP) 5 A (240 VAC) Indicaciones de la pantalla LED verde (encendido) LED rojo (DISPARO) Modo de montaje Montaje empotrado 96x96 mm Normas IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Anexo M Peso 280g Entorno Grado de protección IP40 frontal IP20 terminales Humedad relativa 5...90% Temperatura de funcionamiento -10...+60 °C Temperatura de almacenamiento -20...+80 °C Opciones Tropicalización Cubierta transparente IP65

---
