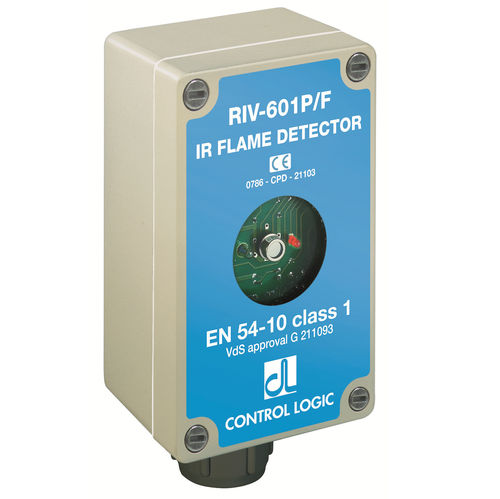

Detector de llama IR RIV-601P/F

IP66

Caja estanca de aluminio fundido, grado de protección IP 66 (polvo y salpicaduras de agua). A prueba de explosiones disponible con el modelo RIV-601P/FA. Tensión de alimentación 24VDC ±15% (20 a 28V). Consumo de corriente 13 mA en espera (0,25W), 50 mA en estado de alarma (máximo 1,5W incluyendo 20 mA para la prueba). Diodo anti-inversión en +24V y + Test (T+). Respuesta espectral infrarroja de 1 a 3 micras. Sintonizado a la frecuencia de pulsación de la llama (parpadeo). Campo de visión de cono de 90°. El detector puede ver fuera del campo de visión o indirectamente por reflexión, o incluso a través del humo, con una sensibilidad reducida. Sensibilidad 2-3% de la distancia, lo que significa que el tamaño más pequeño de la llama detectable es el 2-3% de la distancia. Por ejemplo, a 10 m el tamaño más pequeño de la llama es de 20 cm. La cifra típica de cobertura es de 400 metros cuadrados a 20 m de distancia. Tiempo de retardo de la alarma ajustado a 5 seg. Ajustable de 1 a 10 seg. El rearme es automático. El detector se enciende 5 segundos después del inicio de la llama. En cuanto la llama se detiene, el detector vuelve a apagarse. La lámpara LED frontal se enciende en alarma. Parpadea brevemente durante el teletest. Salida en contacto de relé SPDT de 1A 30VDC. Otra salida en transistor NPN de colector abierto de 50mA 24VDC, que baja en alarma. Dispositivo "Teletest" incorporado para la supervisión a distancia de la capacidad del detector. Requiere 24VDC ±15% 20mA. Modulador incorporado. Cuando se alimenta el circuito de teletest, una pequeña bombilla incandescente colocada cerca del sensor comienza a pulsar para simular una llama. Durante la prueba, el detector se enciende durante medio segundo cada 4 segundos. El teletest puede controlarse a distancia desde el panel de control, o puede cablearse para un funcionamiento continuo y automático.
