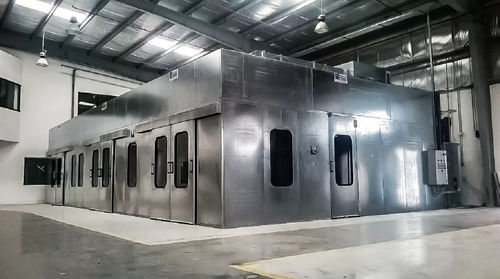

Cabina de pintura abierta CORAL

para piezas de recambiocon filtrocon filtro de carbón activado

Resumen
Las cabinas presurizadas CORAL son envolventes industriales modulares diseñadas para ofrecer zonas de pintado, secado y tratamiento de aire controladas y protegidas frente a la contaminación externa. Pueden integrarse con cabinas TECNODRY / EURODRY (secado en aire) o ZINCOVELO (velo de agua) e incorporar sistemas de presurización, unidades CTA, generadores de aire caliente y posfiltración KARB opcional.

Principales características y funciones

• Cabinas presurizadas para pintura, secado y entornos libres de polvo
• Estructura modular en paneles sándwich, galvanizada o pintada a demanda
• Compatibilidad con TECNODRY/EURODRY y ZINCOVELO
• Techo filtrante de reincorporación para distribución uniforme del aire tratado
• Unidad CTA o generador de aire caliente para suministro de aire acondicionado
• Sistema electrónico automático de presurización con sensores y variadores maestro/esclavo
• Aire exterior filtrado suministrado a temperatura constante para mantener presión positiva
• Reducción del consumo energético mediante control automático del caudal
• Panel táctil para control con visualización de parámetros y estado de filtros
• Iluminación IP65 (2×36 W) y opciones de puertas correderas, plegables o batientes
• Posibilidad de posfiltración KARB para disolventes orgánicos y vapores de pintura
• Configuraciones y tamaños personalizables según flujo productivo

Descripción técnica
La cabina se construye con paneles sándwich modulares, chapa plegada de 1,5 mm en la cara interior o exterior y núcleo aislante de lana de roca 80 kg/m³. Dimensiones ejemplo: 3×4, 3×6, 3×8, 4×4, 4×6, 4×8, 5×6, 5×8, 5×10, 5×12, 6×6, 6×8, 6×10, 6×12 m. Altura libre bajo el techo filtrante: 3 m. Elementos configurables: combinación de paneles acristalados/umnos, puertas dobles 2 × 2,1 m H o simples 1 × 2,1 m H, iluminación IP65 cada 2 m, plénum filtrante y conexiones eléctricas/aire hacia CTA o generador.

Unidades CTA y posfiltración KARB
Las unidades CTA suministran aire filtrado para la presurización con o sin calefacción; rango de caudales 6.000–26.000 m³/h (CTA1–CTA5), potencia de ventilador 3–7,5 kW, niveles sonoros 69–74 dB(A). La unidad KARB trata emisiones gaseosas: caudales 9.500–29.000 m³/h, carbón activo 330–550 kg, espesor de lecho 80 mm, velocidad máxima 0,5 m/s, tiempo de contacto ≈ 0,16 s; incluye paneles ondulados regenerables y ventilador de doble aspiración.

Funcionamiento
El sistema introduce aire exterior filtrado, tratado por la CTA o el generador de aire caliente, y lo inyecta mediante el plénum filtrante a temperatura constante para crear presión positiva y limitar la entrada de polvo. El aire con overspray se extrae por la parte frontal hacia la cadena de filtración; un ventilador centrífugo expulsa el aire filtrado al exterior. Los sensores de presión envían señales 4–20 mA o 0–10 V a un variador maestro que coordina un variador esclavo para regular los ventiladores. La pantalla táctil permite configurar y supervisar parámetros y la obstrucción progresiva de los filtros.

Características / especificaciones técnicas

• Construcción: paneles sándwich, chapa plegada 1,5 mm + lana de roca 80 kg/m³
• Dimensiones: ejemplos de 3×4 a 6×12 m; altura libre bajo techo filtrante: 3 m
• Puertas: doble 2 × 2,1 m H o simple 1 × 2,1 m H (configurable)
• Iluminación: 2×36 W IP65, instaladas cada 2 m en lados largos
• CTA: 6.000–26.000 m³/h (CTA1–CTA5); potencia ventilador 3–7,5 kW; sonoridad 69–74 dB(A)
• KARB: 9.500–29.000 m³/h; carbón activo 330–550 kg; espesor 80 mm; velocidad máx. 0,5 m/s; tiempo contacto 0,16 s
• Cabinas horno: regulación de temperatura hasta 40 °C
• Control: panel táctil; regulación por sensores y variadores maestro/esclavo
• Opciones: puertas correderas/plegables/batientes, mirillas, plénum filtrante, posfiltración KARB
