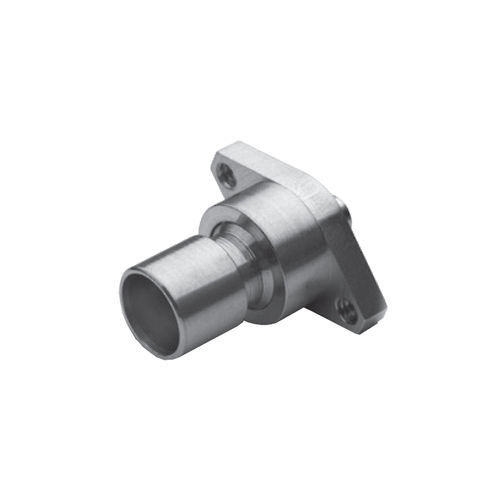

Conector de datos H001-D32-01

machode frecuenciaDC

Conector de cable macho/enchufable GMS Cable de montaje flotante a 0,086 S/R Acabado, Contactos - Dorado según MIL-G-45204, Tipo I, Grado C, Clase 1, Sobre Niquelado según SAE AMS-QQ-N-290 Materiales, contactos exteriores - Cobre berilio según ASTM B196 y o/ASTM B197 Materiales, muelles - Acero inoxidable 17-7 según ASTM A313-95A Acabado, Cuerpos - Pasivado según MIL-F-14072 E300 Materiales, contactos centrales - Cobre berilio según ASTM B196 y o/ASTM B197 Impedancia - 50 Ω Materiales, aislantes - PTFE Fluorocarbono según ASTM D1710 Gama de frecuencias - DC a 23 GHz típ. Materiales, Cuerpos - CRES 303 según ASTM A484 y ASTM A582 y/o ASTM A555 y ASTM A581 Tipo de producto - Conectores Diámetro A - 6,858 mm (0,27 pulg.) Diámetro B - 3,048 mm (0,12 pulgadas) Desalineación axial tolerada - 0,06 Desalineación radial tolerada - ± 0,020 Ciclos de acoplamiento/desacoplamiento - 5000 VSWR - 1,15:1 a 8 GHz1,25:1 a 23 GHz Resistencia de contacto - Conductor interno - 2,5 mΩ Resistencia de contacto - Conductor exterior - 2 mΩ Cumple todas las especificaciones de rendimiento MIL-STD Diseñado para adaptarse tanto a una desalineación radial de 0,020 como a una desalineación axial de 0,060 sin comprometer el rendimiento eléctrico Frecuencia de CC a 23 GHz
