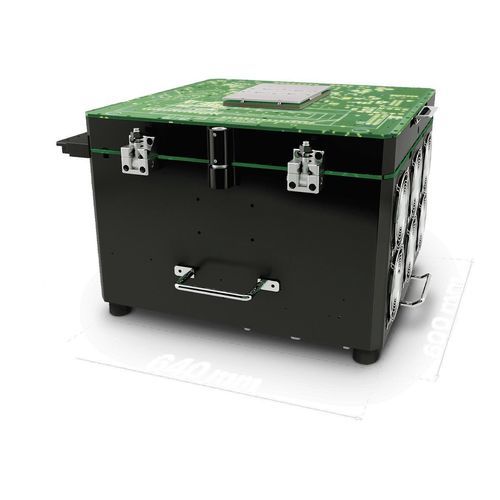

Sistema de prueba de funcionamiento VIP EXTENDED

de impedanciapara investigación y desarrollopara la industria aeroespacial

Descripción general
VIP Extended es un sistema configurable de Equipo de Prueba Automática (ATE) para el ensayo paralelo de dispositivos de potencia en silicio, SiC y GaN. Diseñado para wafer sort, strip test, integración con pick & place y handlers por gravedad, admite hasta 48 estaciones de prueba paralelas para aumentar el rendimiento y reducir el coste por prueba.

Características clave

• ATE configurable para productos de baja tensión y potencia (ICs driver, IGBT, MOSFET de potencia, Power ICs)
• Hasta 48 estaciones de prueba paralelas para alto UPH
• Alta densidad de recursos y arquitectura modular para integración en líneas de producción
• Instrumentación integrada: TMU, picoamperímetros, LCR, PPMU y módulos sink/source de alta corriente

Razones para elegir

• Optimizado para flujos de wafer sort y strip test
• Mediciones paralelas de Rg, Cg y UIS en hasta 48 estaciones
• Reducción del coste de prueba (COT) mediante alta densidad de canales y opciones modulares

CARACTERÍSTICAS — VIP Extended
D×A×H: 640 mm × 600 mm × 350 mm
DCS MP: 48 channels, ±80 V @ ±4 A
Fuente de alta tensión (std): 80 V / 250 A (48 estaciones)
Módulo Load Prog: hasta 48 canales sink/source de alta corriente hasta 250 A / 80 V + TMU y circuitos de medida diferenciales
Canales digitales: hasta 320 canales digitales; hasta 64 PPMU
Driver digital flotante: hasta 48 drivers, rango -5 V a 18 V
Cargas inductivas y resistivas: implementaciones en placas personalizadas
Medidores LCR: hasta 48
Picoamperímetro: hasta 48 picoamperímetros; rango de corriente 2 nA–2 µA, precisión hasta ±20 pA
Mediciones temporales: TMU de 48 canales
Instrumentos adicionales: hasta 64 PPMU, 48 picoamperímetros, hasta 48 medidores LCR, placas de carga inductiva/resistiva
Armario: armario compacto apto para líneas de producción (350 × 600 × 640 mm)

Aplicaciones

• Wafer sort
• Strip test
• Integración pick & place
• Entornos con handler por gravedad
• Mercados: automoción, consumo, industrial, aeroespacial y MEMS

Especificaciones técnicas

• Estaciones paralelas: hasta 48
• Recursos DC cuatro cuadrantes: hasta 48 unidades, ±80 V, ±4 A
• Fuente de alta tensión (estándar): 80 V / 250 A (48 estaciones)
• Canales sink/source de alta corriente: hasta 48 canales, hasta 250 A / 80 V
• TMU: unidad de medida temporal de 48 canales
• Recursos digitales: hasta 320 canales digitales; memoria de patrones 2 M vectores
• PPMU: hasta 64 unidades programables
• Drivers digitales flotantes: hasta 48, rango -5 V a 18 V
• Medidores LCR: hasta 48
• Picoamperímetros: hasta 48, rango 2 nA–2 µA, precisión hasta ±20 pA
• Cargas inductivas y resistivas: implementaciones en placas personalizadas
• Dimensiones del armario: 350 × 600 × 640 mm (compacto para integración en producción)
