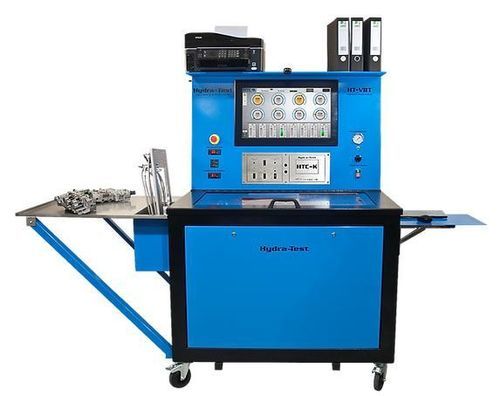

Máquina de prueba de presión VBT Deluxe

de corrientecontrolada por PCpara válvulas

Resumen
El VBT Deluxe es una máquina de prueba de cuerpos de válvula diseñada para realizar pruebas hidráulicas y eléctricas en cuerpos de válvula completos de transmisiones automáticas y en solenoides individuales. Reproduce las condiciones de funcionamiento de la transmisión (múltiples marchas y presiones) y ofrece comparaciones gráficas frente a datos de referencia para identificar solenoides dañados, válvulas/alesajes desgastados o émbolos defectuosos.

Características principales

• Conexiones de manguera de ajuste rápido simplificadas
• PC de 64 bits de alta especificación con Windows 10 Professional
• Pantalla táctil industrial de 24" para montaje en panel
• Secuencias de prueba preescritas compiladas por reconstruidores experimentados
• Servicio de respaldo gratuito incluido con cada sistema
• Diseño y fabricación 100 % Reino Unido con tecnología propietaria
• Capacidad de actualización remota de software
• Soporte de hardware en Norteamérica y servicio in situ opcional
• Formación técnica disponible en sitio

Software / Controlador
El sistema utiliza software interno HTC para ejecutar secuencias de prueba que emulan el rendimiento de la transmisión en varias marchas y condiciones de presión. Los scripts registran presiones y generan pantallas gráficas precisas que comparan la unidad bajo prueba con un cuerpo de válvula de referencia nuevo del mismo modelo. El controlador HTC-S gestiona la adquisición de datos, ofrece interpolación para un control PWM suave de los solenoides, una calculadora de límites en porcentaje y un editor para secuencias de prueba complejas y personalizadas.

Biblioteca de resultados de referencia
El VBT Deluxe se entrega con una amplia biblioteca de resultados de referencia que cubre muchas transmisiones automáticas comunes. Los resultados de referencia funcionan como plantillas y puntos de referencia para ayudar a técnicos, tanto principiantes como experimentados, a evaluar el comportamiento de los solenoides y el rendimiento del cuerpo de válvula de forma rápida y consistente.

Placas adaptadoras y accesorios
Hydra-Test suministra placas adaptadoras de aluminio de precisión (placas de prueba de cuerpos de válvula) con insertos roscados de acero y mangueras trenzadas para replicar la hidráulica en vehículo. Se desarrollan continuamente nuevas placas para cubrir las últimas transmisiones. Un accesorio opcional 0AM / DQ200 verifica el rendimiento de la bomba, la degradación del motor de la bomba, la pérdida de presión, el amperaje del solenoide y las fugas internas/externas.

Informes, hojas de datos y formación
El sistema puede generar informes en PDF (modo Escenario de prueba) que comparan visualmente los resultados con los datos de referencia. Se incluyen guías en vídeo y documentación PDF complementaria; hay formación virtual y presencial disponible para procedimientos complejos. Se ofrecen múltiples opciones de formación y soporte, incluida la asistencia remota y sesiones en las instalaciones del cliente.

Especificaciones técnicas

• Nombre del modelo: VBT Deluxe
• Marca: Hydra-Test
• Controlador: HTC-S Unit Controller (controlador propietario Hydra-Test)
• PC: PC de 64 bits con Windows 10 Professional
• Pantalla: pantalla táctil industrial de 24" montaje en panel
• Capacidades de prueba: pruebas hidráulicas y eléctricas de cuerpos de válvula completos y de solenoides individuales; comparación gráfica vs referencia
• Scripts de prueba: scripts preescritos para cuerpos de válvula compatibles; editables vía HTC Editor con interpolación para solenoides PWM
• Biblioteca de referencia: amplia base de datos de resultados de referencia incluida
• Placas adaptadoras: placas adaptadoras de aluminio de precisión con insertos roscados de acero y mangueras trenzadas
• Accesorio 0AM (DQ200): comprueba rendimiento de bomba, degradación del motor, pérdida de presión, amperaje del solenoide y fugas
• Sistema de aceite: calentador de aceite estándar; depósito aislado y rebosadero; aceite de prueba con control de temperatura
• Presiones de prueba típicas: presiones de línea de transmisión referenciadas 4–20 bar; escenarios que pueden simular hasta ~25 bar en condiciones máximas
• Conectividad/actualizaciones: capacidad de actualización remota de software
• Fabricación: diseño y fabricación en Reino Unido
