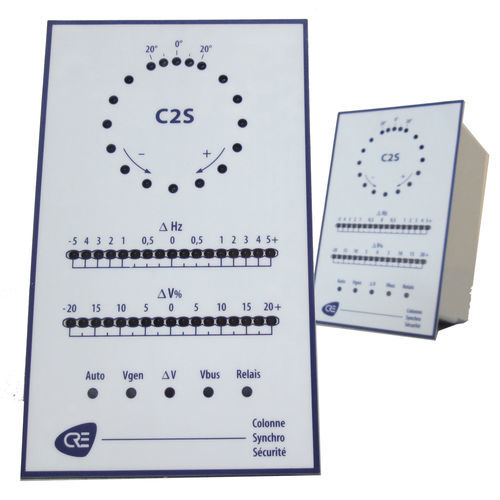

Este módulo digital de segunda generación, creado por CRE TECHNOLOGY, es un módulo de acoplamiento manual que integra una columna de sincronización y un relé de autorización de acoplamiento. Esta columna de sincronización permite visualizar las diferentes fases, frecuencias y voltajes de uno o varios grupos que van a ser acoplados a un embarrado o a la red.
El relé de autorización permite un acoplamiento seguro sólo cuando las condiciones cumplen los requerimientos de la instalación.
Esta nueva versión del C2S destaca las siguientes funciones:
Conformidad CE, gracias a un nuevo diseño electrónico y mecánico.
No necesita alimentación DC externa. Se alimenta de la medida de tensión del grupo.
Su tamaño reducido permite el uso de la norma DIN92
Medida de la tensión del grupo y del barraje en 100, 230 ó 400 VAC con 3 referencias diferentes:
Para 100 VAC, la referencia es A25Z0.
Para 230 VAC, la referencia es A25Z1.
Para 400 VAC, la referencia es A25Z2.
Pantalla que visualiza la diferencia de fase entre el generador a acoplar y la referencia de la barra mediante un sincronoscopio de 18 leds (360°).
Pantalla que visualiza la diferencia de frecuencia entre el generador a acoplar y la barra de referencia mediante una barra gráfica de 17 leds (+/-5Hz), con frecuencia de 50 ó 60 Hz.
Pantalla que visualiza la diferencia de voltaje ente el generador a acoplar y la barra de referencia mediante una barra gráfica de 17 leds (+/-20%)
