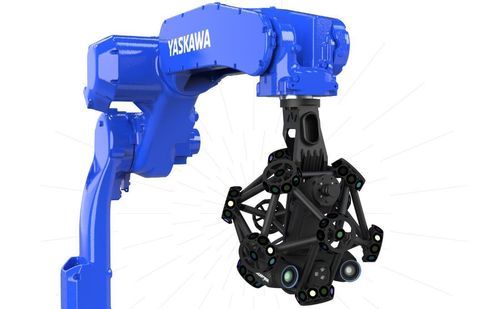

Máquina de medición de coordenadas sin brazos R-Series™

de piezas complejaspara aplicaciones automóvilesborde de línea

La R-Series™ es una familia de escáneres MMT ópticos montados en robot y celdas de medición industriales llave en mano, diseñada para el control de calidad 3D automatizado en línea en entornos de producción. Combina los escáneres MetraSCAN 3D-R™ montados en robot y la célula de medida de alta productividad CUBE‑R™ para permitir inspecciones rápidas de nivel metrológico en planta.

Componentes principales incluidos

• MetraSCAN 3D-R™ — escáneres MMT ópticos montados en robot para control de calidad automatizado e inspección en línea en producción en serie.
• CUBE‑R™ — célula de medida industrial de alta productividad basada en MetraSCAN 3D-R; disponible llave en mano en tres modelos estándar (M2™, M3™, M4™) y en configuraciones modulares personalizadas.

Principales ventajas y capacidades

• Diseñado para el control de calidad automatizado y aumento de productividad: medir más dimensiones en más piezas sin sacrificar la precisión en entornos de taller.
• Operación en planta con referenciado dinámico (seguidor óptico C-Track) que permite movimiento del escáner y de la pieza conservando la exactitud y la alineación de medida.
• Datos 3D de campo completo de alta densidad y alta tasa de adquisición que permiten ciclos cortos y la medición de cientos de piezas por día.
• Optimizado para superficies difíciles (brillantes, reflectantes, acabados variados) mediante tecnologías ópticas y láser azul combinadas; en muchos casos no requiere preparación de la pieza.
• Portafolio modular configurable y escalable: modelos llave en mano M2/M3/M4 (soporte para piezas de hasta 2 m, 3 m y 4 m respectivamente) o diseños totalmente personalizados e integraciones con robots industriales o colaborativos.
• Automatización accesible y programación fuera de línea (módulo Automation dentro de Creaform Metrology Suite) para que usuarios no especialistas desplieguen y operen celdas de inspección automatizadas.
• Resultados certificados y trazables: referencias a VDI/VDE 2634 Parte 3, ISO 10360 y laboratorio acreditado ISO/IEC 17025 para pruebas y ensayos de aceptación.

Variantes de producto y principales modelos

• CUBE‑R M Series (M2™, M3™, M4™) — celdas de medida modulares para distintos rangos de tamaño de piezas; diseñadas para soluciones de automatización llave en mano o a medida.
• MetraSCAN‑R BLACK™|Elite — 45 líneas láser, campo de visión amplio, tasa de medida ~1.800.000 mediciones/s, área de escaneado ~310 x 350 mm; optimizado para componentes con muchas geometrías y ensamblajes complejos.
• MetraSCAN‑R BLACK™|Elite HD — 69 líneas láser, mayor resolución y tasa de medida hasta ~3.000.000 mediciones/s, área de escaneado ~190 x 170 mm; enfocado en mediciones de alta resolución para chapa y aplicaciones automotrices.

Accesorios y complementos destacados

• Placa de montaje extraíble — palets compatibles con carretilla elevadora para precargar piezas y utillajes y permitir cambios rápidos con mínimo tiempo de inactividad.
• Kit de acceso remoto seguro — cámaras integradas y herramientas de conectividad para resolución remota de incidencias y soporte in situ.
• Sistema de posicionamiento 3D Virtek Iris™ — patrones guiados por láser proyectado para alineación precisa de piezas y utillajes sobre la mesa.
• Productivity Kit — paraleliza el escaneado y el procesamiento de datos para permitir escaneado continuo y reducir tiempos muertos de procesado.

Características / especificaciones técnicas

• Precisión en planta (referenciado dinámico): 0,025 mm (0,0009 in).
• Precisión volumétrica (según texto del producto): 0,078 mm (0,0031 in) (la página también muestra entradas comparativas por producto).
• Alta resolución (mejor caso): 0,015 mm (0,0006 in) para la variante Elite HD; 0,025 mm para la variante Elite.
• Tasa de medición: hasta 3.000.000 mediciones/s (MetraSCAN‑R BLACK|Elite HD); 1.800.000 mediciones/s para MetraSCAN‑R BLACK|Elite.
• Ejemplos de área de escaneado: Elite — ~310 x 350 mm (12,2 x 13,8 in); Elite HD — ~190 x 170 mm (7,5 x 6,7 in).
• Fuente de luz / líneas láser: Elite — 45 líneas láser; Elite HD — 69 líneas láser.
• Normas y acreditaciones: referencia VDI/VDE 2634 Parte 3 para pruebas de aceptación; referencia ISO 10360; laboratorio acreditado ISO/IEC 17025:2017.
