Detector de gas XgardIQ

de gas combustiblede bencenode cloro

Presentación

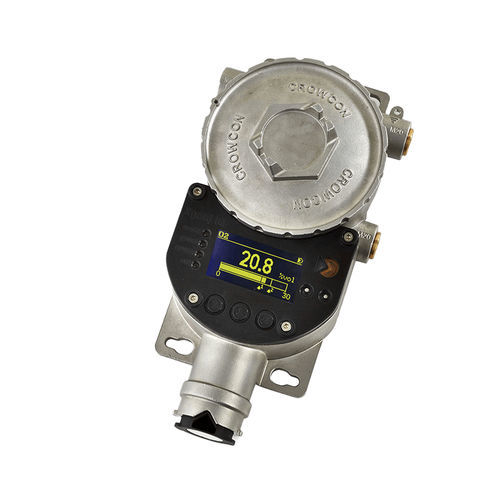

El XgardIQ es un detector y transmisor de gas fijo inteligente certificado SIL2. Admite múltiples tecnologías de sensores (catalítico, electroquímico, infrarrojo, MEMS) y ofrece opción de sensor remoto y transmisor universal para una configuración flexible en obra. Pantalla OLED e indicador +Ve facilitan la lectura en condiciones de poca luz.

Características principales

• Transmisor universal compatible con módulos de sensor Crowcon
• Funciones Auto-sense y Auto-configure para puesta en servicio rápida
• Pantalla OLED principal (128 x 64) y LEDs multicolor incluyendo LED +Ve
• Calibración no intrusiva y funciones Smart Bump / Speedy Bump
• Registro de eventos (alarmas, fallos, mantenimiento) visible y descargable
• Relés opcionales, comunicaciones HART® y RS-485 Modbus RTU

Fácil y seguro de usar (puntos clave)

• Lectura clara en OLED y comprobación rápida mediante LEDs
• Calibración no intrusiva que evita permisos o herramientas especiales
• Indicador de seguridad positivo (+Ve) para confirmación inmediata
• Opción de sensor remoto para mejorar la cobertura de detección
• Registro de eventos para historial y diagnóstico

Instalación y mantenimiento (puntos clave)

• Transmisor universal con detección automática 4–20 mA sink/source
• Autoconfiguración que carga tipo de gas, rango, unidades y niveles de alarma al insertar un módulo
• Reemplazo del sensor realizable con una sola mano y montaje sencillo
• Salidas de relé y comunicaciones digitales para integración

Fiabilidad (puntos clave)

• Certificación de seguridad funcional SIL2
• Funciones Smart Bump y Speedy Bump con recordatorios
• Recordatorios de calibración y rangos de escala completa configurables

Gases y gamas
Amoníaco (NH3) | Electroquímico | 0–50 ppm, 0–100 ppm, 0–1000 ppm | -20 a +40 °C
Monóxido de carbono (CO) | Electroquímico | 0–250 ppm, 0–500 ppm, 0–1000 ppm | -30 a +50 °C
Sulfuro de hidrógeno (H2S) | Electroquímico | 0–25, 0–50, 0–100, 0–200 ppm | -40 a +70 °C (según sensor)
Oxígeno (O2) | Electroquímico | 0–25 % vol. | -20 a +50 °C
Gases inflamables* | MEMS / Catalítico / Infrarrojo | 0–100 % LEL | -40 a +75 °C (según variante)
Opciones típicas: Acetileno, Benceno, Etanol (IR), Heptano, Hidrógeno, GLP, Metano, Pentano, Propano

Especificaciones técnicas

• Tamaño: H278 x W140 x D89 mm
• Peso: 4,1 kg
• Carcasa: acero inoxidable 316
• Protección de entrada: IP66
• Conexiones: tres entradas M20 o ½” NPT (tapones desmontables certificados en algunas entradas)
• Alimentación: 14–30 VDC, consumo inferior a 4 W
• Pantalla: OLED 128 x 64 píxeles; LEDs ámbar/rojo/verde y LED azul +Ve
• Salidas: 4–20 mA fuente o sumidero (Auto-Sense/manual); RS-485 Modbus RTU; HART 7 (opcional)
• Relés opcionales: Alarma 1, Alarma 2, Fallo — SPCO 5 A, 230 Vac, configurables
• Registro de eventos: visualización y descarga a PC
• Temperatura de funcionamiento: ATEX/IECEx -40 °C a +75 °C (FM hasta +70 °C); temperaturas de los módulos sensor variables
• Humedad: 0–95 % HR sin condensación
• Repetibilidad: ±2 % FSD; deriva cero: ±2 % FSD/año máx.
• Aprobaciones: ATEX, IECEx, FM (según versión), CE, INMETRO, CNEx y otras según configuración
• Seguridad funcional: certificado SIL2 (IEC 61508, EN 50402)
