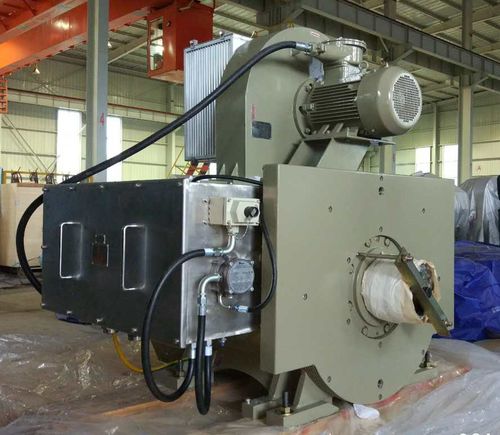

Motor AC YJ23F9 series
asíncronoIP446 polos

motor AC
motor AC
motor AC
Añadir a mis favoritos
Añadir al comparador


Características

AC/DC
AC
Tipo
asíncrono
Índice de protección
IP44
Número de polos
6 polos
Aplicaciones
para bomba, para soplador, para torno, para plataforma petrolífera y gasística
Potencia

600 kW
(815,773 hp)

Intensidad

714 A

Par

8.670 Nm
(6.394,6638 ft.lb)

Velocidad de rotación

Mín.: 0 rpm
(0 rad.min-1)

661 rpm
(4.153,19 rad.min-1)

Máx.: 1.240 rpm
(7.791,15 rad.min-1)

Descripción

1. General Los motores YJ23F9 se aplican para arrastrar y controlar el convertidor de frecuencia del tipo de suministro de voltaje y se pueden utilizar para accionar el cabrestante de elevación, la bomba de lodo, la placa de características, etc. de la máquina perforadora, también se pueden utilizar como motor de arrastre para otros dispositivos de regulación de velocidad de frecuencia variable. 2. Características de la estructura La estructura de los motores YJ23F9 es un motor asíncrono de jaula trifásica con un solo eje de extensión estándar horizontal. El cono de extensión es 1:9.6 con ranuras de aceite para extraer el acoplador por fuerza hidráulica. El motor es del tipo de ventilación forzada con soplador El grado de seguridad IP44 del motor es un motor ventilado por fuerza, cuyo motor soplador tiene dos polos y es un motor de chorro (EX Ⅱ BT4), que no debe utilizarse en un entorno de acetileno. El núcleo del estator está laminado con laminaciones de punzonado circular de chapa de acero al silicio laminada en frío de alta calidad de 0,5 mm. El bastidor del motor es de estructura de chapa de acero soldada. Hay un conducto de ventilación axial entre la parte posterior del núcleo y el bastidor del motor. Las bobinas del estator son conductores encintados con película de fusión FCR. El anillo de bus está herido con una barra colectora de cobre. Después de la envoltura aislante, se fijarán cuatro anillos de bus en el anillo de prensado del núcleo a través de la unidad de soporte y de sujeción. Los cables del devanado se conectan con los terminales de los anillos de bus mediante pernos de alta resistencia, y los cables se marcan respectivamente con fases U, V, W. Los cabezales de los marcos son de estructura oriental. El rotor es de estructura en forma de jaula de ardilla con barras de cobre donde hay conductos de ventilación axial de doble hilera. La barra conductora, el anillo final y el anillo protector están hechos de una aleación especial de cobre de alta resistencia.

---
