Sensor acústico para localización de descargas parciales SonoCam Pocket

para la detección de fugaspara vigilancia de máquinade mantenimiento predictivo

Resumen

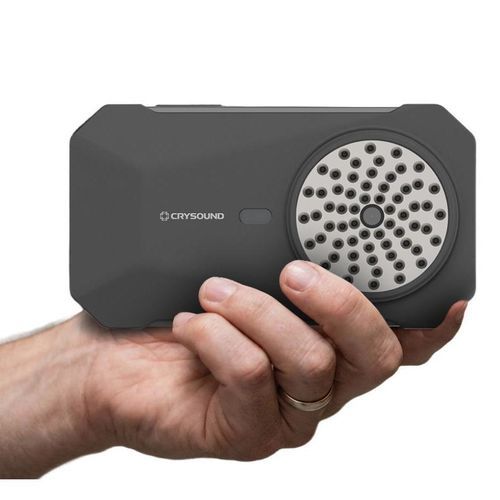

CRYSOUND POCKET es una cámara de imagen acústica de bolsillo que superpone un mapa sonoro en tiempo real sobre la imagen para ayudar a los técnicos a localizar rápidamente fuentes de sonido y ultrasonido, documentar evidencias y priorizar reparaciones. Diseñada para despliegue rápido en instalaciones industriales, admite la detección sin contacto de fugas de aire comprimido/gas/vacío, cribado de descargas parciales (PD) y diagnóstico rápido de HVAC y máquinas rotativas. Incluye selección automática de rango de frecuencias, grabación con un toque y flujos de trabajo Wi‑Fi/USB‑C para compartir en sitio y generar informes estandarizados.

Aplicaciones clave

• Detección de fugas de aire comprimido, gas y vacío — localizar fuentes probables en racores, válvulas, colectores y tuberías sin contacto y recopilar evidencia para priorizar reparaciones.
• Cribado de descargas parciales (PD) — detectar y localizar puntos calientes PD en cuadros eléctricos, conductos, terminaciones e aisladores desde una distancia segura.
• Diagnóstico de HVAC — detectar ruidos de flujo de aire, fugas en conductos y compuertas defectuosas para reducir tiempos de diagnóstico.
• Diagnóstico en taller y automoción — identificar firmas acústicas anómalas durante el mantenimiento cuando los sonidos son audibles pero difíciles de localizar.

Aspectos destacados del producto

• Imagen acústica en tiempo real con una matriz de 64 micrófonos y mapa de calor superpuesto para localización en campo lejano.
• Amplia cobertura de frecuencias (audible + ultrasonido) y rango de inspección adecuado para distancias típicas de 0,3–120 m.
• Selección automática del rango de frecuencias para una configuración simplificada y ajuste manual para usuarios avanzados.
• Captura con un toque: foto, vídeo y audio con 32 GB de almacenamiento interno y punto de acceso WLAN integrado para vista previa y compartición en sitio.
• Flujo de trabajo tipo smartphone para facilitar la adopción por parte de los técnicos y el despliegue en flotas.
• Construcción apta para el entorno con clasificación IP54 y prueba de caída a 1,5 m.

Captura, compartición e informes

• Captura de foto/vídeo/audio con un toque y formatos de archivo estructurados para la recopilación de evidencias (.jpg, .mp4, .wav, .cdat).
• Punto de acceso WLAN integrado que permite la vista previa y descarga en sitio mediante la app Acoustic Link.
• Importación por Wi‑Fi o USB‑C para añadir notas/etiquetas y generar informes de inspección estandarizados en móvil o PC.

Diseñada para el trabajo de campo

• Factor de forma de bolsillo para inspecciones en espacios reducidos, en altura y de difícil acceso.
• Durabilidad industrial — protección IP54 y carcasa probada a caída de 1,5 m.
• Interfaz intuitiva que reduce el tiempo de formación y respalda programas de inspección preventiva por flotas.

Características / especificaciones técnicas

• Matriz de micrófonos: 64 canales
• Rango de frecuencia: 2 kHz – 65 kHz
• SPL: 28 – 132 dB
• Rango dinámico: hasta 12 dB
• Distancia de inspección: 0,3 – 120 m
• Campo de visión (FOV): 66° (H) × 52° (V)
• Resolución de cámara: 5 MP
• Longitud focal: 2,26 mm
• Autofocus: Sí
• Luz LED: Sí
• Resolución de pantalla: 800 × 480
• Tamaño de pantalla: 4,3 pulgadas (pantalla táctil capacitiva)
• Brillo: hasta 400 nits (ajustable)
• Capacidad de almacenamiento: 32 GB interna
• Formatos de almacenamiento: .jpg (imagen), .mp4 (vídeo), .wav (audio), .cdat (datos)
• Duración máxima de vídeo: 5 minutos
• Exportación de datos: USB‑C y Wi‑Fi
• Tamaño físico: 150 × 83 × 27,5 mm
• Peso: 270 g
• Wi‑Fi: 802.11 a/b/g/n/ac
• Bluetooth: BT 5.2
• Batería: 3,85 V, 3900 mAh
• Alimentación / carga: 9 V DC / 1 A (carga vía USB‑C); USB 3.0 admite carga, HDMI, exportación de datos y salida de auriculares
• Tiempo de funcionamiento de la batería: hasta 4 horas
• Clasificación IP: IP54
• Temperatura de funcionamiento: -10 a +50 °C
• Temperatura de almacenamiento: -20 a +55 °C
• Humedad de funcionamiento: 10 – 95 % sin condensación
• Funciones: visualización y localización sonora; detección de fugas de gas; detección de descargas parciales; grabación foto/vídeo; filtro de frecuencia automático o manual
• Idiomas compatibles: chino, inglés, coreano, francés, japonés, ruso, alemán, italiano, etc.
