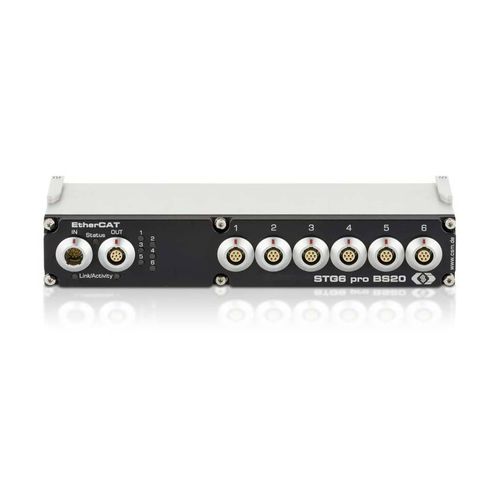

Módulo de medición de galga extensométrica STG6 pro BS20

EtherCATindustrialcompacto

Módulos de medición basados en EtherCAT® para uso descentralizado en condiciones exigentes: Robustos, muy compactos y con seis entradas de galgas extensométricas sincronizadas en el tiempo para cuartos, medios y puentes completos. Aspectos destacados - 6 entradas de galgas extensométricas sincronizadas en el tiempo para cuartos de puente, medios puentes y puentes completos en conexiones de 6 y 4 hilos - Realización de cuartos de puente mediante un suplemento de cuarto de puente externo en el cable de conexión en combinación con TEDS: Esto permite realizar mediciones muy precisas, debido a la proximidad de la terminación del puente al punto de medición - Velocidad de datos de medición de hasta 20 kHz por canal - No hay riesgo de confusión, ya que el punto de medición y la resistencia de terminación están identificados en TEDS - Adquisición precisa gracias a un rango de tensión de entrada muy pequeño - Tensión de excitación ajustable de 1 a 10 V - Alta resistencia a las interferencias gracias al principio de medición ratiométrica y al filtro de software configurable Descripción Los módulos de medición de galgas extensométricas de la serie STG6 ECAT permiten realizar mediciones de galgas extensométricas multicanal en condiciones exigentes. Gracias a su carcasa compacta y robusta, pueden utilizarse de forma descentralizada. Hasta 100 módulos de medición pueden conectarse en cascada eléctrica y mecánicamente, lo que permite comprobar incluso objetos grandes de forma sencilla y con muchos puntos de medición. El rango ampliado de la excitación de 1 a 10 V hace que la STG6 pro BS20 sea adecuada para muchas aplicaciones. Además, con la selección automática del rango de tensión de entrada y la muy buena relación señal/ruido, se pueden adquirir con precisión señales de medición extremadamente pequeñas.
