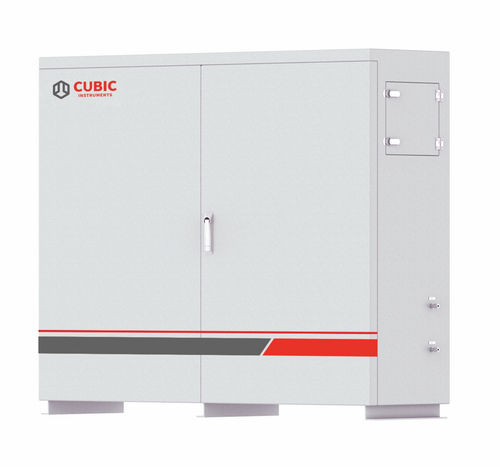

Sistema de análisis de gas GasTDL-3110

de datosde muestrasautomático

Descripción del producto
GasTDL-3110 es un sistema de análisis de gas extractivo basado en TDLAS, diseñado para la medición continua y en tiempo real de un gas objetivo configurable (H2S, O2, CO, CO2 o CH4) en entornos industriales severos con alto contenido de polvo. El diseño de haz cruzado TDLAS proporciona alta selectividad y precisión de medida con interferencias cruzadas de los gases de fondo prácticamente nulas.

Segmento / División
Segmento: Analizador de gases de proceso
División: Analizador de syngas

Características

• Medición TDLAS altamente selectiva con interferencias cruzadas mínimas.
• Protección contra explosiones certificada: Ex db IIC T6 Gb y Ex tb IIIC T80°C Db para áreas peligrosas por gas y polvo.
• Funcionamiento fiable a largo plazo mediante muestreo automático, purga de sonda, drenaje de condensados y filtración en varias etapas.
• Adaptado a condiciones de proceso severas: alta temperatura, alta humedad, altas cargas de polvo y atmósferas corrosivas.
• Monitorización remota y operación no tripulada.

Especificaciones
Parámetros básicos
Componentes medidos: H2S, O2, CO, CO2, CH4
Principio de medida: Espectroscopía de absorción por diodo láser sintonizable (TDLAS)
Rangos de medida: H2S: 0~100 ppm, 0~5000 ppm; O2: 0~5%VOL (100%VOL personalizable); CO: 0~100%VOL; CO2: 0~100%VOL; CH4: 0~20%VOL
Precisión: ≤±1%F.S.
Repetibilidad: ≤±1%
Deriva de escala: ≤±1%F.S.
Resolución: 0.01%VOL

Parámetros de funcionamiento
Clasificación antideflagrante: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
Temperatura ambiente: -20~60℃
Alimentación: 220V AC, 50Hz
Gas de operación: Nitrógeno industrial 0.3~0.8MPa

Interfaz y señales
Comunicación: RS-485, RS-232
Salidas: 2×4–20mA; 3×salidas relé

Detalles técnicos

• Modelo: GasTDL-3110
• Componentes medidos: H2S, O2, CO, CO2, CH4
• Principio de medida: TDLAS
• Rangos y rendimiento: como se indica arriba
• Clasificación antideflagrante: Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• Rango de temperatura ambiente: -20~60℃
• Alimentación: 220V AC, 50Hz
• Gas de operación: Nitrógeno industrial 0.3~0.8MPa
• Comunicación: RS-485, RS-232
• Salidas: 2×4–20mA; 3×relé
