Sistema de medición de laboratorio Gasboard-9806

para la industria del automóvilno especificadoalta sensibilidad

Resumen del producto

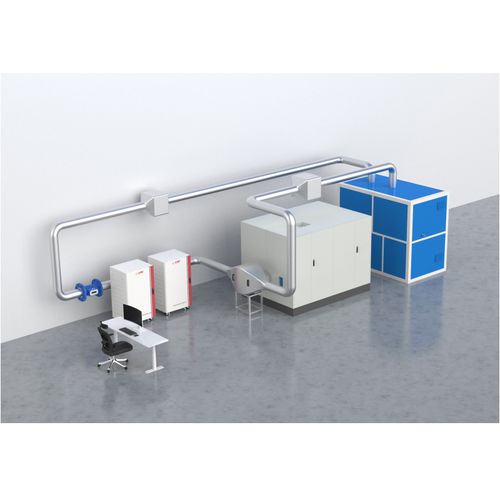

El Gasboard-9806 es una solución completa para la medición estandarizada de emisiones de partículas generadas por el desgaste de frenos en condiciones controladas. Basado en la tecnología Condensation Particle Counting (CPC), Gasboard-9806 cuantifica con precisión y repetibilidad el número de partículas y la masa de PM (PM10, PM2.5) conforme a UN GTR No. 24 y Euro 7. El sistema integra un dinamómetro de freno por inercia para ciclos de frenado controlados, un subsistema de control de conductos y muestreo para regular el flujo y las condiciones de muestreo, una unidad de análisis CPC que mide SPN y TPN hasta 10 nm, y un sistema de control principal para la coordinación y adquisición de datos. Gasboard-9806 permite comparativas dinámicas estables de emisiones por desgaste de freno para evaluar efectos de la composición del material, tamaño de freno, ciclo de trabajo y aplicación del vehículo en los niveles de emisión.

Usuarios previstos y normas
Idóneo para centros de ensayo, fabricantes de vehículos y proveedores de componentes de freno que realizan homologación, conformidad de producción y actividades de I+D. Normas: UN GTR No. 24 | Euro 7.

Contexto de aplicación
El desgaste de los frenos es una fuente importante de materia particulada relacionada con el tráfico no procedente del escape. La regulación sobre fuentes no-exhaust está aumentando y se endurecen los límites. Gasboard-9806 ofrece mediciones estandarizadas y compatibles con la normativa de masa particulada (PM10, PM2.5) y número de partículas (SPN10, TPN10) para certificación, control de producción e investigación.

Características

• Tecnología CPC para medida del número de partículas, ofreciendo alta sensibilidad, precisión y repetibilidad.
• Diseño optimizado mediante simulación de dinámica de fluidos para reducir la pérdida de partículas y mejorar la homogeneidad del aerosol en puntos de muestreo.
• Soporta protocolos UN GTR No. 24 y Euro 7, posibilitando mediciones estandarizadas para certificación y conformidad de producción.
• Ejecución automática del ciclo de frenado WLTP mediante el software Cubic Instruments, generando informes conformes a UN GTR No. 24.
• Fiabilidad demostrada por amplias validaciones de laboratorio que garantizan operación estable y consistencia en las mediciones a largo plazo.

Especificaciones
Sistema de control de conducto
Rango de control de flujo: 100–2000 m3/h
Estabilidad del control de flujo: ≤±5% del valor ajustado
Precisión de medición de flujo: ≤±1,5% de la lectura
Temperatura del aire de refrigeración: 23℃ ±2℃
Humedad del aire de refrigeración: 50% ±5% HR
Filtración del aire de refrigeración: filtro de carbón activado y filtro particulado H13

Sistema de muestreo de partículas
Corte de tamaño máximo: 2,5 µm y 10 µm
Temperatura de muestreo en papel filtro: ≥15℃; sin condensación
Diámetro papel filtro: 47 mm
Caudal de muestreo: 16,7 L/min
Precisión del control del caudal de muestreo: ≤±2% del valor ajustado

Sistema de análisis del número de partículas
Principio de medida: Condensation Particle Counting (CPC)
Elementos medidos: TPN10; SPN10
Corte de tamaño máximo: 2,5 µm
Tamaño mínimo: 10 nm; eficiencia de conteo: 10 nm: 65% ±15%; 15 nm: >90%
Rango CPC: 0–100 000 #/cm3
Precisión CPC: ≤±10%
Factor de dilución primario: 10
Factor de dilución secundario: 10–30
Eficiencia de eliminación VPR: >99,9%
Tiempo de respuesta: T90 < 5 s

Características técnicas

• Modelo: Gasboard-9806
• Tecnologías de medida: CPC para número de partículas; muestreo gravimétrico/filtrado para masa PM (PM10/PM2.5)
• Rango de tamaño de partícula: hasta 10 nm (eficiencia a 10 nm 65% ±15%; a 15 nm >90%)
• Rango de concentración CPC: 0–100 000 #/cm3; precisión CPC ≤±10%
• Control de flujo de conducto: 100–2000 m3/h; estabilidad ≤±5% del valor ajustado; precisión de medida ≤±1,5% de la lectura
• Muestreo: papel filtro Ø 47 mm; caudal de muestreo 16,7 L/min; precisión del control ≤±2%
• Condiciones de aire de refrigeración: 23℃ ±2℃; 50% ±5% HR; filtración: carbón activado + filtro particulado H13
• Dilución primaria/secundaria: primaria ×10; secundaria ×10–30
• Eficiencia de eliminación VPR >99,9%; tiempo de respuesta del sistema T90 < 5 s
