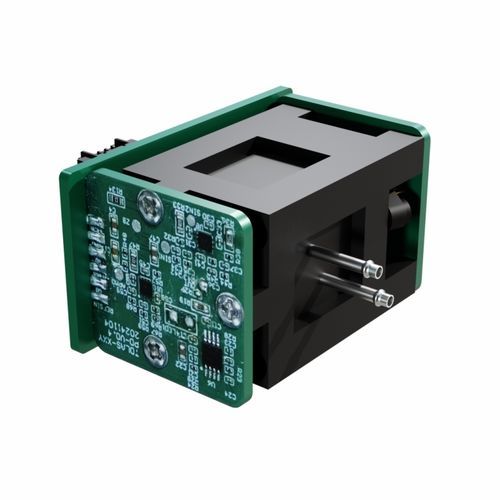

Sensor de oxígeno óptico Gasboard-2512

con diodos láser sintonizablesTTLde larga vida útil

Resumen
Gasboard-2512 es un sensor de oxígeno TDLAS compacto diseñado para mediciones precisas de O2 en tiempo real en dispositivos médicos. Basado en espectroscopía de absorción con diodo láser sintonizable (TDLAS), proporciona una selectividad ultraalta para el oxígeno y gran inmunidad frente a gases interferentes y humedad. Sin necesidad de calibración ni mantenimiento, Gasboard-2512 ofrece respuesta rápida y estabilidad a largo plazo para su integración en ventiladores, máquinas de anestesia, analizadores metabólicos y sistemas CPET.

Características

• Tecnología TDLAS para medición de oxígeno altamente selectiva
• Tiempo de respuesta rápido <200 ms (200 ms @ 250 mL/min, T10–T90)
• Operación sin calibración y sin mantenimiento
• Alta resistencia a vibraciones e interferencias electromagnéticas
• Diseño modular para integración sencilla
• Bajo consumo (5 V ±5 % DC, typ. 100 mA)
• Módulo CO2 opcional integrable

Especificaciones

• Gas objetivo: O2
• Principio de detección: TDLAS (Tunable Diode Laser Absorption Spectroscopy)
• Rango de detección: 0–100 %VOL
• Exactitud: ±1 %FS + 2 % de la lectura
• Resolución: 0.01 %Vol
• Tiempo de respuesta: 200 ms @ 250 mL/min (T10–T90)
• Tiempo de calentamiento: 20 s
• Temperatura de trabajo: 0–50 °C
• Temperatura de almacenamiento: -40–85 °C
• Humedad de trabajo: 0–98 %RH (sin condensación)
• Alimentación: 5 V ±5 % DC
• Interfaz de salida: TTL (3.3 V)
• Corriente de trabajo: ≤150 mA (typ. 100 mA)
• Tamaño del producto: L45 × W31 × H30.5 mm
• Diseño: modular, sin calibración, sin mantenimiento, resistente a vibraciones y EMI
• Vida útil esperada: ≥10 años
