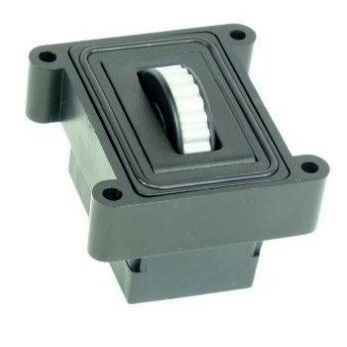

Bloque de rueda de rotación SWM-70110- 1

Descripción general
El módulo rueda de desplazamiento DSSW001 (montaje trasero) es un dispositivo de interfaz humana que proporciona funciones de desplazamiento, panorámica y pulsador central integradas para teclados y consolas OEM. Emplea codificación por efecto Hall sin contacto y ofrece protección ambiental hasta IP68, permitiendo el funcionamiento en entornos exigentes. Diseñado para montaje en la parte trasera del panel en sistemas de control industriales y profesionales.

Características

• Tecnología de codificación por efecto Hall
• Estanqueidad hasta IP68
• Función de conmutación integrada (botón central)
• Mecanismo de detent opcional
• Salida USB & PS/2 (selección automática) o salida cuadratura TTL
• Diseñado para funcionar en entornos exigentes
• Varias opciones de color de la rueda
• Opciones de soporte de montaje personalizado disponibles

Aplicaciones típicas

• Paneles de control industriales
• Paneles de interfaz para uso militar, marítimo y médico
• Consolas de sonido e iluminación
• Consolas de corrección de color
• Soluciones OEM personalizadas disponibles

Código de pedido / Configuración
Código de pedido indicado en la página: SWM - 7 X 1 1 0 X

• Clasificación de estanqueidad: 7 - IP68 (predeterminado/marcado)
• Opciones de protocolo de salida: 0 - Cuadratura; 6 - Interfaz combinada - PS/2 & USB (selección automática)
• Opciones de detent: 1 - Detent (predeterminado/marcado)
• Estilo de montaje: 1 - Montaje en la parte trasera del panel (predeterminado/marcado)
• Retroiluminación: 0 - Sin retroiluminación (predeterminado/marcado)
• Opciones de color de la rueda: 1 - Gris; 0 - Negro

Especificaciones técnicas

• Modelo: DSSW001
• Tipo de módulo: Módulo rueda de desplazamiento montado en la parte trasera del panel
• Tecnología de codificación: Efecto Hall sin contacto
• Protección ambiental / Estanqueidad: Hasta IP68
• Funcionalidad integrada: Desplazamiento, panorámica y pulsador central
• Opción mecánica: Mecanismo de detent disponible
• Interfaces de salida: Cuadratura; PS/2 & USB combinados (selección automática); opción cuadratura TTL
• Montaje: Diseñado para montaje en la parte trasera del panel en teclados y consolas OEM
• Colores de la rueda: Gris y Negro (varios colores disponibles)
• Personalización: Opciones de soporte de montaje personalizado y soluciones OEM a medida disponibles
