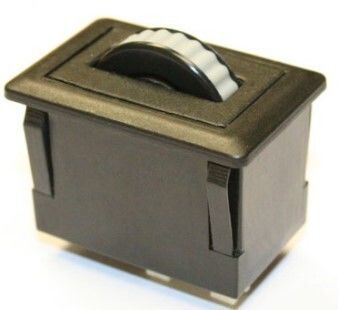

Módulo de codificador rotativo SWM-70110-0

Descripción del producto
El módulo Rueda de desplazamiento (panel superior) está diseñado para montaje en la cara frontal del panel mediante características de encaje integradas en la carcasa plástica. Proporciona funciones de desplazamiento, panorámica y botón central equivalentes a las ruedas de desplazamiento de ratón de sobremesa, con opciones configurables para la interfaz y la sensación. El módulo utiliza codificación por efecto Hall sin contacto y está sellado hasta IP68 para funcionamiento en entornos exigentes.

Características

• Codificación sin contacto por efecto Hall
• Sellado hasta IP68
• Función de pulsador central integrada
• Mecanismo de cruce (detent) opcional
• Salida cuadratura TTL o interfaz combinada PS/2 & USB (auto-selección)
• Funcionamiento suave en entornos rugosos
• Diversos colores de rueda disponibles
• Opciones de soportes de montaje personalizados

Aplicaciones típicas

• Paneles de control industriales
• Paneles de interfaz de usuario militares, marinos y médicos
• Consolas de sonido y luces
• Consolas de corrección de color
• Soluciones OEM personalizadas

Configuración del producto
Los pedidos y variantes se gestionan mediante un sistema de códigos de configuración. Prefijo de ejemplo: SWM.

• Ejemplo de código de pedido: SWM - 7 - X - 1 - 1 - 0 - X
• Clasificación de sellado: opciones mostradas; selección por defecto – IP68
• Protocolo de salida: Cuadratura (TTL) o PS/2 & USB combinados (auto-selección)
• Opciones de detent: Con detent o sin detent
• Estilo de montaje: Montaje frontal en panel (variante mostrada)
• Retroiluminación: Opciones incluyendo sin retroiluminación
• Color de la rueda: Negro, Gris y otras opciones

Especificaciones técnicas

• Tecnología: Codificación sin contacto por efecto Hall
• Protección ambiental: Hasta IP68
• Funciones: Desplazamiento, panorámica, pulsador central integrado
• Opcional: Mecanismo de cruce (detent)
• Interfaces de salida: Cuadratura (TTL) o PS/2 & USB combinados (auto-selección)
• Montaje: Diseñado para instalación en la cara frontal del panel con características de encaje; soportes personalizados disponibles
• Colores: Varias opciones de color de rueda
• Usos típicos: Industrias, paneles militares, marinos, médicos, consolas de sonido y luces, corrección de color
• Prefijo de código de pedido: SWM; referencia de modelo: DSSW001
