Portaherramienta VDI PSC 40 – HT5.30

HSKBT MAS403DIN

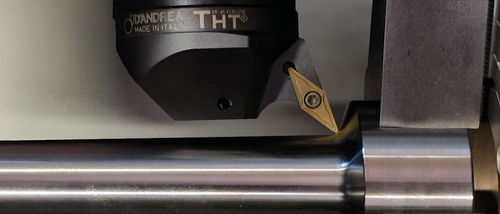

Portaherramientas de torneado modulares (THT) diseñados para una amplia gama de operaciones de torneado, desde desbaste pesado hasta acabado. El sistema utiliza cabezas intercambiables y plaquitas de carburo ISO estándar para ofrecer flexibilidad y adaptabilidad en múltiples máquinas y aplicaciones.

Resumen
Los porta-herramientas modulares THT se basan en el acoplamiento cónico poligonal patentado HT que garantiza un ajuste perfecto y alta resistencia al par. El sistema combina un componente macho (con distintos acoplamientos máquina como HSK, PSC, VDI, DIN, MAS, KM, etc.) con un componente hembra (el cuerpo portaherramientas) disponible en varias geometrías para alojar plaquitas de carburo ISO (negativas y positivas). El enfoque modular permite componer muchas variantes de herramientas con un número limitado de elementos.

Principales familias de productos y componentes compatibles (según la tabla)

• Serie PSC: PSC 40, PSC 50, PSC 63, PSC 80, PSC 100 (ejemplos: PSC 40 – HT5.30, PSC 50 – HT5.20, PSC 63 – HT6.22)
• Acoplamientos HSK-T: HSK-T 63, HSK-T 100 (ejemplos: HSK-T 63 – HT5.35, HSK-T 63 – HT6.45, HSK-T 100 – HT8.50)
• Acoplamientos DIN / MAS: DIN69871-AD50, MAS403BT-AD50 (ejemplos: DIN69871-AD50 – HT6.36.5, MAS403BT-AD50 – HT6.38.5)
• VDI y KM: VDI40, VDI50, KM63 (ejemplos: VDI 40 – HT6.25, KM63 – HT6.25)
• Portaherramientas THT por norma de vástago y familias de plaquitas: PCLNR / PCLNL, PCBNR / PCBNL, PDMNR / PDMNL, PCMNN, SVVBN, SRDCN, SRSCR / SRSCL, PWLNR / PWLNL, SCLCR / SCLCL, SDUCR / SDUCL, TU (vástagos cuadrados), D (vástagos redondos)
• Familias de plaquitas: CCGT09T3, CCMT09T3, CNMG1204, CNMG1606, CNMG1906, DCGT11T3, DCMT11T3, DNMG1506, RCMT1204, RCMT1606, RCMX1204, RCMX1606, VBMT1604, WNMG0804
• Tornillos, pasadores y accesorios: GPP (M10x12, M10x4, M12x16, M12x20, M12x25), SPE, AEF, OR, CHVE, TORX, PNT y otros elementos de montaje
• Componentes de sujeción / equilibrado: VBC (variantes HT5, HT6, HT8), VBI, VBSI y variantes VBI/VB

Notas sobre el contenido de la tabla
La tabla de producto lista numerosas referencias individuales y códigos internos únicos que asignan cada referencia de portaherramientas a sus interfaces compatibles lado máquina y lado herramienta. El catálogo incluye cuerpos de portaherramientas y accesorios relacionados, fijaciones y plaquitas.

Características técnicas / especificaciones

• Serie: THT (porta-herramientas modulares para torneado)
• Acoplamiento: Acoplamiento cónico poligonal patentado HT para alta resistencia al par
• Norma de plaquita: Plaquitas de carburo ISO (compatibles con varias familias)
• Operaciones: Gama completa de operaciones de torneado desde desbaste hasta acabado
• Modularidad: Cabezas intercambiables y múltiples acoplamientos lado máquina (HSK, PSC, VDI, DIN, MAS, KM)
• Componentes incluidos: Cuerpos de portaherramientas, cabezas intercambiables, portaplaquitas compatibles, fijaciones y accesorios
• Tipos de vástago: Vástagos cuadrados (p. ej. 20x20, 25x25, 32x32), vástagos redondos (D20, D25, D32, D40)
• Compatibilidad: Diseñado para amplia compatibilidad máquina-herramienta con plaquitas carburo ISO
