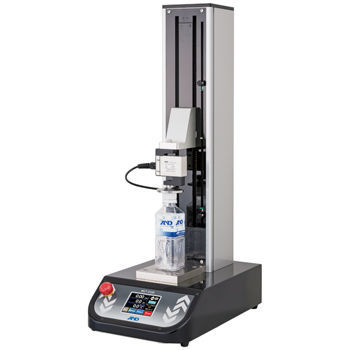

Máquina de prueba de compresión MCT series

de flexiónde tensiónde fuerza de pelado

Resumen
La serie MCT comprende máquinas de ensayo universales de sobremesa, una alternativa a dinamómetros y equipos push-pull. Pantalla táctil en color: precisa y fácil de usar. Dos modelos disponibles: el polivalente MCT-1150 y el rígido MCT-2150 con husillo de bolas de alta precisión y travesaño más robusto.

Características clave

• Pantalla táctil en color para visibilidad clara y operación sencilla
• Célula de carga de alta precisión incluida; enchufar para uso rápido (auto-cero al arrancar)
• Configuración digital fácil de la velocidad de ensayo
• Visualización del desplazamiento incluida de serie
• Incluye software de captura de datos para PC
• Compatible con accesorios para dinamómetros y equipos push-pull que usan tornillos M6 (usar adaptador de rosca macho M6 cuando sea necesario)
• Imprime carga máxima y desplazamiento con la mini impresora AD-8126 (se vende por separado)
• Diseño de sobremesa compacto: 250 (A) x 405 (F) x 711 (Al) mm

Software

• MCT-Logger (software de registro) — Gráficos en tiempo real, cálculo y visualización del valor máximo y desplazamiento, importación/exportación CSV. Incluido con MCT-1150.
• MSAT-Lite (software de procesamiento) — Muestra la operación y resultados de procesamiento, análisis de datos y gráficos, soporte CSV. Incluido con MCT-2150.

Gama
La gama incluye el MCT-1150 de propósito general y el MCT-2150 de alto rendimiento. También existe la variante de baja capacidad MCT-2150W.

Aplicaciones / Pruebas ejemplo

• Medir la fuerza necesaria para pulsar un botón y la sensación de empuje
• Prueba de resistencia de sellado térmico de envases
• Prueba de pandeo/compresión de botellas de plástico
• Prueba de punción de film para envases alimentarios (ej. JIS Z1707: aguja φ1 mm borde R0,5 mm)
• Prueba de fuerza de empuje para extraer medicamento de envases PTP (blíster)
• Prueba de resistencia de jeringas (suavidad del émbolo)
• Ensayo de compresión/rotura de tabletas
• Prueba de extracción de cable flexible (retención de conectores)
• Prueba de resistencia de sujetadores metálicos en envases alimentarios
• Prueba de flexión para plásticos, metales y útiles de escritura
• Prueba de apertura/despegue de film de contenedores (compatible con contenedores hasta 120 mm de diámetro y 120 mm de altura)
• Tapa de seguridad para evitar la dispersión de muestras en caso de rotura durante la medición

Configuración del producto / Accesorios típicos

• Unidad base MCT-1150 o MCT-2150
• Placa de presión φ15 mm JM-X004-500N
• Torno JM-X011-500N
• Mordaza de acción de tornillo paralelo JM-JFM-500N ×2
• Placa de presión φ60 mm J-C3-1KN-U
• Accesorio de ensayo de punción JM-CL-100N
• Placa de presión φ5 mm JM-X008-500N (o φ15 mm JM-X004-500N)
• Placa de presión φ15 mm LM-X004-500N y torno JM-X011-500N
• Mordaza de acción de tornillo paralelo JM-JFM-500N ×2
• Accesorio de ensayo de flexión: arista R2 mm JM-B-500N (o arista R5 mm JM-B1-500N)
• Accesorio de ensayo de pelado de contenedores

Elementos incluidos
Manual de instrucciones, célula de carga de 500 N, software para ordenador (CD-ROM), cable USB. Para MCT-2150W se incluye también una célula de carga de 50 N.

Especificaciones técnicas

• Modelo: MCT-1150 (uso general), MCT-2150 (alto rendimiento), MCT-2150W (alto rendimiento, baja capacidad)
• Tipo: modelo de mesa
• Capacidad máxima: 500 N
• Recorrido del travesaño: MCT-1150 = 400 mm; MCT-2150 / 2150W = 370 mm
• Recorrido efectivo*: MCT-1150 = 315 mm; MCT-2150 / 2150W = 285 mm
• Velocidad del travesaño: 10–300 mm/min (dentro de ±5% del valor ajustado)
• Ajuste de velocidad: digital, incrementos de 1 mm/min
• Velocidad de retorno del travesaño: tres ajustes — 10, 100, 300 mm/min
• Velocidad y capacidad: rango completo de velocidad a capacidad máxima
• Precisión de medida de carga (con célula 500 N): ±0.2% F.S. (general); 50 N–5 N: ±0.2% F.S. / 50 N–5 N: dentro del 2% del valor indicador / ≤5 N: dentro de 0.1 N (detalles según modelo/célula)
• Resolución de visualización de carga: con célula 500 N = 0.1 N; otras células: 0.01 N (visualización 0.1 N para valores superiores a 100 N) o 0.001 N según la célula
• Calibración de carga: función de auto-cero (calibración no necesaria)
• Visualización de desplazamiento: MCT-1150: 000.0 mm (mín 0.1 mm); otros: 00.00 mm (mín 0.01 mm; visualización 0.1 mm para valores >100 mm)
• Software incluido: MSAT-Lite, MCT-Logger
• Mecanismos de seguridad: 1) Límites superior e inferior de recorrido; 2) Límite de sobrecarga (apagado automático si la carga supera 105% de la capacidad nominal); 3) Interruptor de parada de emergencia
• Dimensiones (A × F × Al): 250 × 405 × 711 mm
• Peso: MCT-1150 = 17 kg; MCT-2150 / variantes ≈ 18 kg
• Alimentación: AC 90–240 V, monofásico, 50/60 Hz
• Consumo: 90 W
• Condiciones ambientales de operación: Temperatura 5 a 40 °C; Humedad 20 a 80% HR
• Condiciones ambientales recomendadas: Temperatura 23 ±2 °C; Humedad 50 ±10% HR
