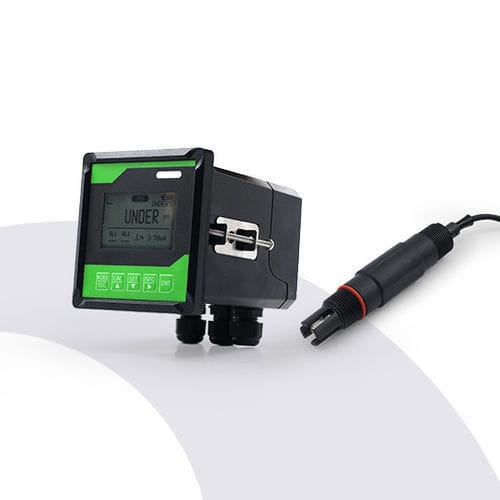

PHmetro de proceso DAW3001-pH

de aguadigitalcon pantalla LCD

Descripción del producto

• El DAW3001-pH es un analizador de pH en línea de alto rendimiento con una pantalla LCD con protección IP65 para un funcionamiento estable las 24 horas del día, los 7 días de la semana.
• Operación fácil de usar a través de un menú conciso, filtrado de software ajustable y fuertes capacidades antiinterferencias, adaptándose bien a entornos industriales complejos.
• Admite medición de pH/ORP y electrodos de antimonio metálico opcionales para entornos con ácido fluorhídrico.
• Fuente de alimentación universal o versión DC opcional, con interfaz RS485 aislada (MODBUS-RTU) para transmisión de datos.
• Diseño montado en la pared, opera a 0～60℃ y <90% de humedad.
• Emparejado con un sensor de pH protegido IP68, logra una medición de 0-14 pH/0~50℃ con una precisión del sensor de ±0.1 pH, tiempo de respuesta <30S, e instalación flexible, adecuado para diversas necesidades de monitoreo industrial.

Características

• Pantalla LCD de matriz de puntos 128*64, conmutación entre chino e inglés, nivel de protección IP65, operación estable las 24 horas
• Diseño de menú conciso, operación fácil y conveniente, indicaciones gráficas, interfaz hermosa y clara
• Filtrado digital de software ajustable, capacidad antiinterferencias de hardware mejorada, asegurando una medición más estable y adaptabilidad a entornos industriales complejos
• Fuente de alimentación universal (85～260VAC) en todo el mundo, con versión DC personalizada opcional (18～36VDC)
• Interfaz digital RS485, protocolo de comunicación MODBUS-RTU
• Dos funciones de medición: medición de pH (acidez y alcalinidad) o medición ORP (potencial de oxidación-reducción)
• Equipado con función de electrodo de antimonio metálico, utilizable en entornos que contienen ácido fluorhídrico

Parámetros técnicos (Analizador)
Categoría de parámetro | Especificaciones | Detalles
pH | Rango de medición | -2.00～16.00 pH
pH | Resolución | 0.01 pH
pH | Precisión de medición | ±0.02 pH
ORP | Rango de medición | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | Resolución | 1 mV
ORP | Precisión de medición | ±1 mV
Temperatura | Rango de medición | -5.0～105.0℃
Temperatura | Resolución | 0.1℃
Temperatura | Precisión de medición | ±0.2℃ (-5.0～80.0℃) para PH3001; ±0.5℃ (80.0～105.0℃) para PH3002
Temperatura | Entrada de temperatura | NTC10KΩ
Temperatura | Compensación de temperatura | Automática/Manual
Corriente transmitida | Tipo de salida | 4～20 mA (rango correspondiente configurable)
Corriente transmitida | Precisión de corriente | ±1% F.S
Corriente transmitida | Carga de salida | Menos de 600 Ω
Control de conmutación | Relé | 2 relés SPST
Control de conmutación | Capacidad de carga | 2.5A 230VAC
Transmisión de datos | Interfaz de transmisión | RS485 con voltaje de aislamiento de 2500Vrms
Transmisión de datos | Protocolo de comunicación | MODBUS-RTU (para lectura de datos)
Otros parámetros | Fuente de alimentación de trabajo | 85～260VAC o 18～36VDC (seleccionable antes de ordenar)
Otros parámetros | Temperatura de trabajo | 0～60℃
Otros parámetros | Humedad de trabajo | Humedad relativa < 90%
Otros parámetros | Nivel de protección | IP65
Otros parámetros | Método de instalación | Montaje en pared
Otros parámetros | Dimensiones totales (HxWxD) | 108x108x132 mm
Otros parámetros | Dimensiones de corte | 92.5x92.5 mm (tolerancia positiva)

Parámetros técnicos (Sensor de pH)
Parámetros técnicos | Especificaciones
Rango de medición | 0-14 pH, Temperatura 0~50℃
Principio de detección | Método de electrodo de vidrio
Precisión | ±0.1 pH; Temperatura: ±0.5℃
Repetibilidad | ±0.1 pH
Tiempo de respuesta | ＜30S
Resolución | 0.01 pH
Compensación automática de temperatura | NTC10K
Resistencia a la presión | ≤2Bar
Material del sensor | Carcasa PPS + Electrodo de vidrio
Material del controlador | ABS
Clase de protección | Sensor IP68; Controlador IP65
Señal de salida | 1 Canal 4-20mA/Modbus RS485
Control de conmutación | 2 relés SPST
Carga del relé | 2.5A 230 VAC
Rosca de montaje | Rosca de tubería 3/4NPT superior e inferior
Voltaje de funcionamiento | 85~260VAC o 24VDC
Dimensión del medidor | 108×108×132mm
Dimensión de corte | 92.5×92.5 mm
Instalación del sensor | Sumergible/Bypass/Tubería
Instalación del medidor | Montaje en panel

Especificaciones clave / Características técnicas

• Modelo: DAW3001-pH
• Rango de medición: -2.00～16.00 pH (Analizador), 0-14 pH (Sensor)
• Resolución: 0.01 pH
• Precisión: ±0.02 pH (Analizador), ±0.1 pH (Sensor)
• Rango de temperatura: -5.0～105.0℃ (Analizador), 0~50℃ (Sensor)
• Protección: Controlador IP65, Sensor IP68
• Salida: 4-20mA, RS485 MODBUS-RTU
• Fuente de alimentación: 85～260VAC o 18～36VDC
• Instalación: Montaje en pared (controlador), Sumergible/Bypass/Tubería (sensor)
• Dimensiones: 108x108x132 mm
