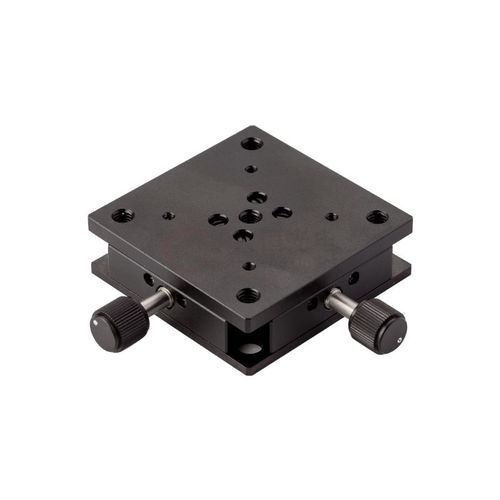

Platina de posicionamiento de traslación GCM-122101M

2 ejes1 ejecon micrómetros

Las guías de cola de milano y el mecanismo micrométrico o de husillo accionado por resorte permiten una traslación lineal precisa y suave, sin holguras. Los muelles precargan la placa móvil, eliminando el juego. En las tablas siguientes, x corresponde a la platina de 1 eje y x-y a una combinación de platinas de 2 ejes. A indica accionamiento micrométrico; B indica accionamiento lateral. Con el producto de la serie GCM-53, se puede construir una etapa de traslación de 3 ejes. La platina de traslación XY GCM-122101M fabricada por Daheng Optics utiliza raíles guía de cola de milano rectificados como mecanismo de guía y pares de roscas de precisión como componentes de accionamiento. Con un tamaño de mesa de 65x65 mm, una carrera de ±3 mm y una estructura delgada y compacta, presenta cuatro orificios pasantes de φ7 mm con un paso de orificios de 50 mm en la parte inferior para la conexión directa a plataformas ópticas. Los orificios roscados M4 a ambos lados permiten el montaje con barras de soporte.
