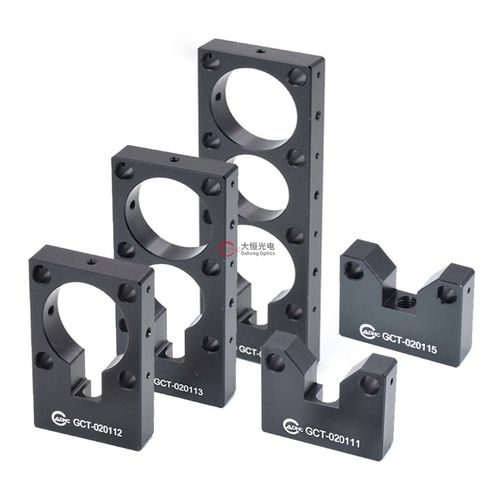

Soporte para la óptica GCT-02011 series

para sistema de jaulas

Esta serie de soportes pertenece al dispositivo de soporte inferior de la estructura del sistema de jaula. Se utiliza para conectar firmemente las barras de soporte estándar de 30 mm de paso con una altura fija del eje óptico central y la plataforma óptica u otros planos de montaje. De acuerdo con la altura de cada soporte, habrá diferentes filas de agujeros de Ø6mm para las barras de la jaula. Las barras de la jaula se pueden montar en el plano de instalación óptica con diferente altura del eje óptico central. GCT- 020112, GCT-020113 y GCT-020114 disponen de orificios de Ø25mm o Ø30mm para el montaje de adaptadores de la serie GCT-0310, de forma que se puedan llevar diversos componentes al sistema óptico. Los orificios de montaje de los tornillos M6 están reservados en el soporte de montaje, que se puede conectar con las superficies de montaje de la plataforma.
