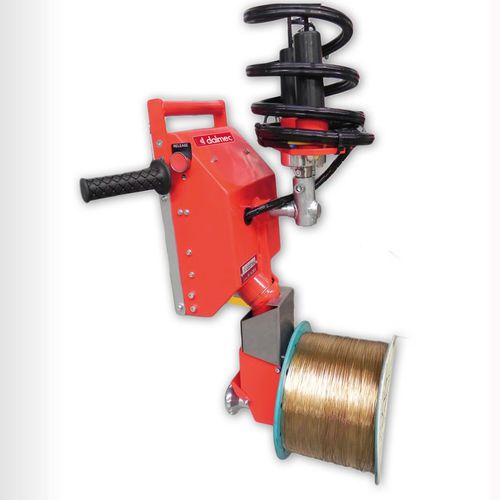

Manipulador con cable de elevación MINIPARTNER - MP
neumáticocon asideropara manipulación

manipulador con cable de elevación
manipulador con cable de elevación
manipulador con cable de elevación
manipulador con cable de elevación
manipulador con cable de elevación
Añadir a mis favoritos
Añadir al comparador


Características

Accionamiento
neumático
Prensión
con asidero
Aplicaciones
para manipulación
Configuración
sobre pórtico
Otras características
equilibrado, ATEX, con cable de elevación
Sector
industrial
Carga

80 kg (176,4 lb)

Carrera máxima

1.800 mm (71 in)

Velocidad máxima de elevación

0,5 m/s (1,6 ft/s)

Presión

Mín.: 7 bar (101,5 psi)

Máx.: 8 bar (116 psi)

Rotación

360 °

Nivel sonoro

70 dB

Descripción

Características • Capacidad máx: 80 Kg • Carrera vertical: 1800 mm • Presión de trabajo: 0.7 ÷ 0.8 Mpa • Sistema de control: únicamente neumático • Alimentación: aire comprimido filtrado (40 µm), no lubricado • Nivel de ruido: <70 dB • Velocidad máx. de elevación vertical: 0,5 metros / segundo • Temperatura de trabajo: de +0° a +45° C • Consumo: de 10 Nl÷ 20 Nl por ciclo de trabajo • Rotación: constante de 360° del eje útil MANIPULADOR MINIPARTNER CON DOBLE CABLE El Manipulador neumático MINIPARTNER MP, equipado con simples útiles de toma permite la manipulación en ausencia de peso de las cargas en todas las direcciones del espacio. El útil de toma está unido al grupo de equilibrio a través de dos cables independientes, de acero para garantizar la máxima seguridad. La particular estructura de doble brazo con articulación intermedia lo hace manejable en toda el área de trabajo FUNCIONAMIENTO Un cilindro neumático alimentado con aire comprimido, acoplado a un sistema de transmisión de cables provee de equilibrar el peso de la carga aplicado. La fuerza del cilindro se controla por medio de dos circuitos neumáticos debidamente regulados: el primero mantiene siempre equilibrado el peso del útil de toma y del sistema de trasmisión; el segundo mantiene siempre equilibrado el peso de la carga. El cambio del nivel de carga se obtiene mediante la aplicación de una fuerza mínima sobre el útil de toma o directamente sobre la carga.

VÍDEO

Catálogos

Minipartner
Minipartner
2 Páginas
