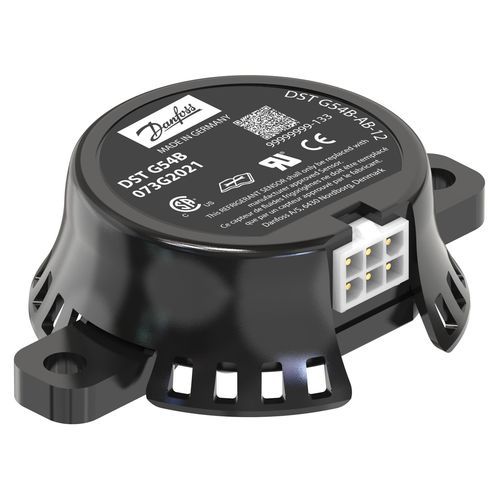

Sensor de gas refrigerante para gas refrigerante DST G54B

R454Bpara la detección de fugasModbus

Nombre del producto
Detector de gas, DST G54B, R454B

Descripción corta
Detector de gas para refrigerantes A2L (R454B). Salida dual (Modbus + relé). Conexión eléctrica: Mini Mate-N-Lok de 6 pines. Carcasa redonda Ø6 negra con protección IP54. Diseñado para detección de fugas y monitorización de refrigerantes en aplicaciones HVACR, con amplio rango de temperatura y respuesta rápida.

Documentos

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

Visuales

• Foto del producto: varias fotos disponibles (Detector de gas DST G54B)
• Foto de familia: foto de la serie DST G y DST GS

Peso / Identificación
Peso bruto: 58 Gram
Peso neto: 46 Gram
Número de artículo internacional / EAN: 5715255245988
Número de pieza cliente: 8301-119

Especificaciones técnicas

• Tipo: DST G54B
• Grupo de producto: Sensores
• Descripción del producto: Detector de gas
• Clave de especificación: DST G54B-AB-12-3AAB-LC003-I
• Umbral de alarma [LFL %]: 12
• Restablecimiento de alarma [histeresis LFL %]: 2.5
• Restablecimiento de alarma (Modbus): 5 minutos
• Restablecimiento de alarma (Relé): 5 minutos
• Señal de salida: Dual (Modbus + Relé)
• Tensión de alimentación [V] AC: 24 V
• Tensión de alimentación [V] DC: 24 V
• Corriente de alimentación máx. [mA]: 300 mA
• Temperatura de trabajo [°C] (min): -40 °C
• Temperatura de trabajo [°C] (max): 80 °C
• Temperatura de trabajo [°F] (min): -40 °F
• Temperatura de trabajo [°F] (max): 175 °F
• Tiempo de respuesta [s]: <15
• Tiempo de recuperación [min]: <5
• Condiciones de humedad relativa: 0 - 100
• Refrigerantes: R454B
• Rango de presión [bar]: 0.7 - 1.2 bar
• Rango de presión [psi]: 10.15 - 17.4 psi
• Conexión eléctrica: Mini Mate-N-Lok
• Tamaño de la conexión eléctrica: 6 pines
• Norma de conexión eléctrica: EN 60529
• Asignación de pines: Pin 1 = + alimentación; Pin 2 = - común; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = Entrada relé; Pin 6 = Relé NO
• Diseño de la carcasa: Redonda Ø6 negra
• Grado de protección de la carcasa: IP54
• Material de la carcasa: PA66 25% fibra de vidrio
• Clasificación de inflamabilidad: UL 94 V-0
• Interfaz de montaje: 2 soportes 180°
• Terminación Modbus: 120 Ohm
• Contiene baterías: No
• Cantidad por formato de embalaje: 80 pc
• Formato de embalaje: Pack industrial
• Conformidad EU RoHS: Sí
• Conformidad China RoHS: Fuera de alcance
• Sustancias de la lista candidata REACH: No
• Aprobaciones: C UL US UL Recognized; Marca CE: Sí; Marca UL: Sí
