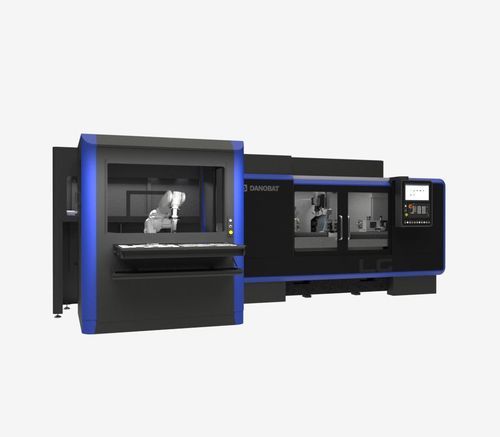

Cargador automático de pórtico M Hybrid

Descripción general
Solución híbrida que combina un pórtico integrado en la máquina y una célula robótica externa; la (des)carga del sistema de alimentación se realiza fuera de la carcasa de la máquina.

Características clave

• Pórtico integrado montado en la máquina
• Célula robótica externa para (des)carga
• Diseñado para cargar una única máquina
• Sistema de alimentación: desarrollo interno o suministrado por terceros

Opciones estándar

• Configuraciones de pinza: una pinza (peso pieza hasta 15 kg) o dos pinzas (peso pieza hasta 4 kg)

Alimentación y almacenamiento

• Bucle de pallets/convoyador
• Célula / torre de apilado con pallets
• Convoyador con soportes en V

Estaciones auxiliares

• Estación SPC
• Estación de piezas rechazadas (NOK)
• Estación de medición post-proceso
• Estación de soplado / limpieza por aire

Propiedades de automatización

• Superficie ocupada: 100%
• Tiempo de (des)carga: 40%
• Tamaño de la pieza: 60%
• Número de estaciones auxiliares: 80%

Multimedia

• Imágenes del producto y un vídeo MP4 que ilustran el M Hybrid

Especificaciones técnicas

• Modelo: M Hybrid
• Tipo: solución híbrida que combina pórtico integrado y célula robótica externa
• La (des)carga del sistema de alimentación se realiza fuera de la carcasa de la máquina
• Sistema de alimentación: interno o de terceros
• Capacidad: configurado para cargar una única máquina
• Opciones de manipulación: configuración de una o dos pinzas (se muestran ejemplos de pesos de pieza)
• Opciones de alimentación/almacenamiento: bucle de pallets/convoyador, célula/tower con pallets, convoyador con soportes en V
• Estaciones auxiliares disponibles: SPC, estación de rechazo, medición post-proceso, estación de soplado
