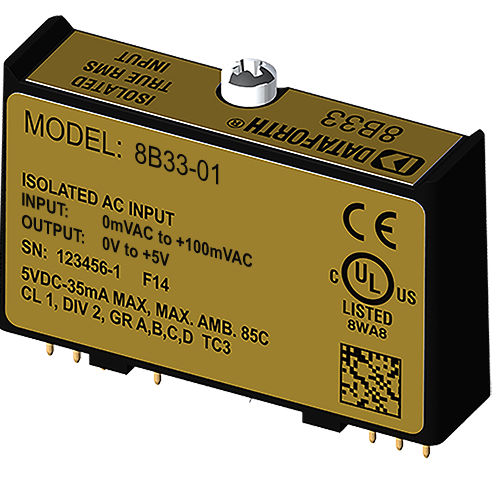

Módulo de entrada true RMS 8B33-01

aislado

Cada módulo de entrada True RMS 8B33 proporciona un único canal de entrada de CA que se convierte a su valor de CC True RMS, se filtra, se aísla, se amplifica y se convierte en una salida de tensión de proceso estándar (véase el diagrama de bloques). La señal de entrada de tensión o corriente de campo se procesa a través de un preamplificador y un convertidor RMS en el lado de campo de la barrera de aislamiento. A continuación, la señal de CC convertida se corta mediante un circuito chopper patentado y se transfiere a través de la barrera de aislamiento del transformador, suprimiendo la transmisión de picos y sobretensiones de modo común. Los circuitos del lado del ordenador reconstruyen, filtran y convierten la señal a una salida estándar industrial de 0 a 5 VCC. Los circuitos de entrada especiales proporcionan protección contra la conexión accidental de tensiones de línea de alimentación de hasta 350 VCA y contra eventos transitorios definidos por ANSI/IEEE C37.90.1.
