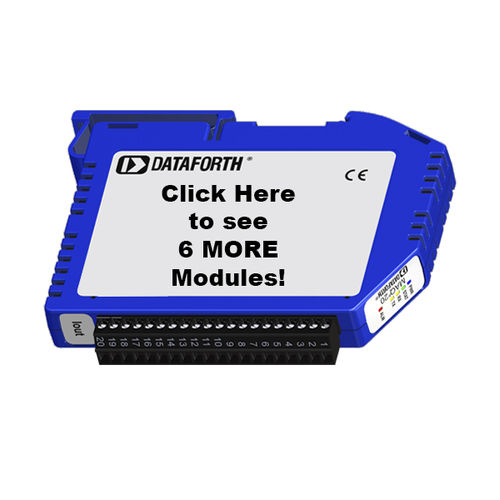

Módulo de tratamiento de señal de entrada MAQ20-ISOVx Series

de tensiónde corrienteaislado

Los módulos de entrada de tensión MAQ20-ISOMV y MAQ20-ISOV y el módulo de entrada de corriente MAQ20-ISOI ofrecen 8 canales de entrada aislados con múltiples rangos de señal y conversión de alta resolución para la medición precisa de una amplia gama de señales analógicas de tensión y corriente. Todos los canales se pueden configurar individualmente para rango, límites de alarma, promediado y exploración de ráfaga de alta velocidad para adaptarse a las aplicaciones más exigentes. Las alarmas alta, baja, alta-alta y baja-baja proporcionan funciones esenciales de supervisión y advertencia para garantizar un flujo de proceso óptimo y aplicaciones a prueba de fallos. El ancho de banda de la señal es de 1 kHz para la entrada de tensión y de 1 kHz para la entrada de corriente. El modo de exploración en ráfaga permite capturar simultáneamente hasta 5kS/s por canal. Las conexiones de E/S de campo se realizan a través de un bloque de terminales enchufable con cuatro posiciones previstas para la terminación de los blindajes de cableado. El aislamiento de entrada a bus es de 1500 Vrms y cada canal individual está protegido contra sobrecargas continuas de hasta 240 Vrms en caso de errores de cableado involuntarios. Además, los módulos MAQ20-ISOMV, -ISOV e -ISOI tienen un aislamiento continuo de canal a canal de 300Vrms. Los canales sobrecargados no afectan negativamente a otros canales del módulo, preservando así la integridad de los datos.
