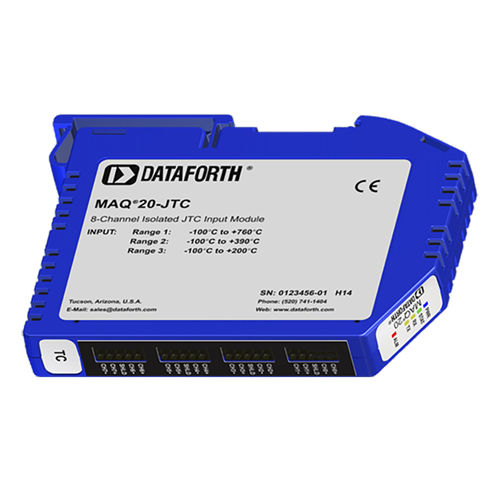

Módulo de tratamiento de señal de entrada MAQ20-JTC

para termoparen riel DIN

Los módulos de entrada analógica de termopar MAQ20 tienen 8 canales de entrada diferencial. Se ofrecen modelos independientes para la interconexión con termopares de tipo J, tipo K, tipo T y tipos R y S. La compensación de unión fría utiliza cuatro sensores internos que proporcionan una precisión de medición líder en el sector en cualquier configuración del sistema y en todo el rango de temperatura de funcionamiento del sistema. Todos los canales se pueden configurar individualmente en cuanto a rango, límites de alarma y promediado para adaptarse a las aplicaciones más exigentes. Las alarmas alta, baja, alta-alta y baja-baja proporcionan funciones esenciales de supervisión y advertencia para garantizar un flujo de proceso óptimo y un funcionamiento a prueba de fallos. El filtrado de paso bajo por hardware en cada canal proporciona rechazo de frecuencias de línea de 50 y 60 Hz. Las conexiones de E/S de campo se realizan mediante bloques de terminales de resorte con cuatro posiciones para la terminación de los blindajes del cableado. El aislamiento de entrada a bus es de 1500 Vrms y cada canal individual está protegido contra sobrecargas continuas de hasta 150 Vrms en caso de errores de cableado involuntarios. Los canales sobrecargados no afectan negativamente a otros canales del módulo, preservando así la integridad de los datos. Los canales de un módulo pueden habilitarse selectivamente para la exploración. Todos los canales están habilitados por defecto; sin embargo, los canales no utilizados pueden deshabilitarse para aumentar la frecuencia de muestreo de los canales habilitados.
