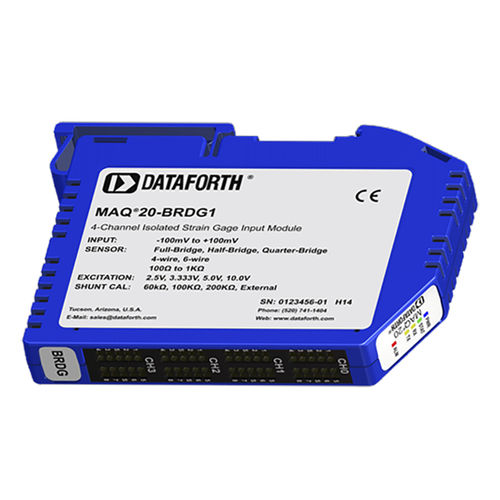

Módulo de tratamiento de señal entradas analógicas MAQ20-BRDG1

para galga extensiométricaen riel DIN

El módulo de entrada de bandas extensométricas MAQ20 ofrece 4 canales de entrada y puede conectarse a sensores de puente completo, medio puente y cuarto de puente mediante conexiones de 4 ó 6 hilos. Todos los canales se pueden configurar individualmente en cuanto a rango, alarmas y promediado para adaptarse a las aplicaciones más exigentes. Además, la frecuencia de muestreo, la resolución, el ancho de banda, la tensión de excitación y la calibración de derivación son parámetros configurables por el usuario. Las señales de entrada se muestrean simultáneamente y puede utilizarse el modo ráfaga para capturar eventos rápidos. Las alarmas alta, baja, alta-alta y baja-baja proporcionan funciones esenciales de supervisión y advertencia para garantizar un flujo de proceso óptimo y aplicaciones a prueba de fallos. El filtrado de paso bajo por hardware en cada canal proporciona rechazo de frecuencias no deseadas. Las conexiones de E/S de campo se realizan a través de bloques de terminales de jaula de resorte con posiciones designadas para la terminación de los blindajes del cableado. El aislamiento de entrada a bus es de 1500 Vrms y cada canal individual está protegido contra sobrecargas continuas de hasta 30 Vrms en caso de errores de cableado involuntarios. Los canales sobrecargados no afectan negativamente a otros canales del módulo, lo que preserva la integridad de los datos.
