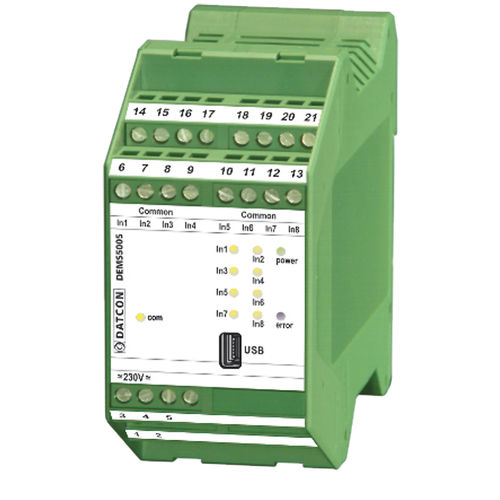

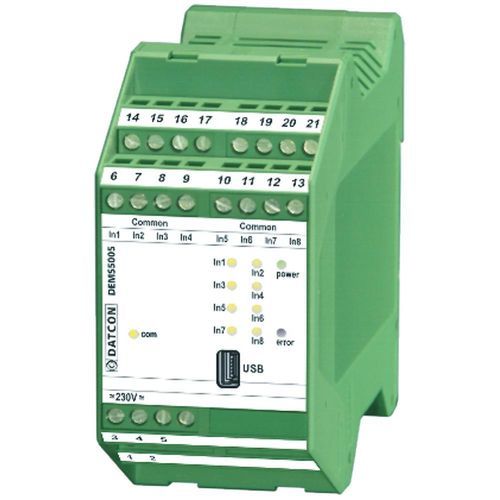

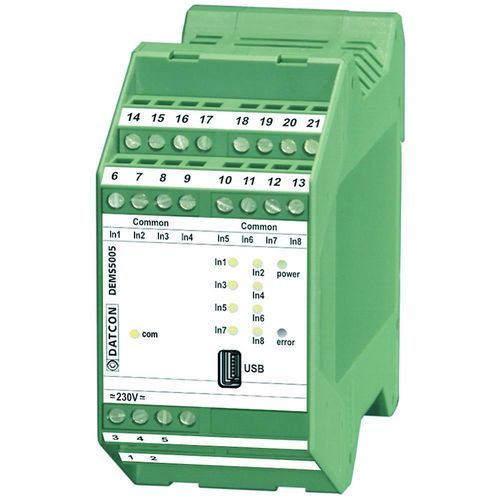

Contador de impulsos DEMS5005

industrialRS485Modbus

El colector de pulsos DEMS5005 tiene la función de integrar en el sistema aquellos transmisores de salida de pulsos (medidores de volumen, medidores de consumo, etc.), que están conectados a las entradas del dispositivo. Mediante el uso de este dispositivo, resulta sencillo conectar diversos dispositivos a los sistemas de control de procesos. Este dispositivo realiza dos funciones diferentes: Conteo de pulsos entrantes (consumo / medición), y Medición del tiempo entre los impulsos entrantes (medición de consumo momentáneo, medición de caudal-volumen, etc.). El DEMS5005 puede conectarse a un ordenador de procesamiento de señales, o a un PLC a través de una interfaz de comunicación RS232 / RS485, el protocolo de comunicación es: MODBUS RTU. Las salidas NAMUR y de contacto pueden conectarse a la entrada del colector de impulsos. En el caso de los transmisores de entrada NAMUR, el dispositivo está equipado con una función de detección de fallo de línea para supervisar las líneas en cortocircuito o circuito abierto. Se pueden seleccionar dos rangos de medición diferentes 0-10 Hz (aquí la entrada es sin rebote), y 0-50 Hz. El usuario puede seleccionar entre los siguientes modos de entrada: el dispositivo se activa por flancos ascendentes o descendentes, o (en el caso de un contacto), el dispositivo se activa por el cierre o la apertura del contacto. Los parámetros de funcionamiento pueden especificarse y descargarse mediante un sencillo programa de configuración que se ejecuta en un PC. Dichos parámetros son: selección de entrada (NAMUR / contacto), modo de entrada (señal ascendente / detección de flanco descendente), rango de frecuencia. En modo on-line, el programa permite una supervisión continua de todas las entradas. El dispositivo colector de impulsos puede conectarse a un ordenador de configuración a través de un puerto USB.
