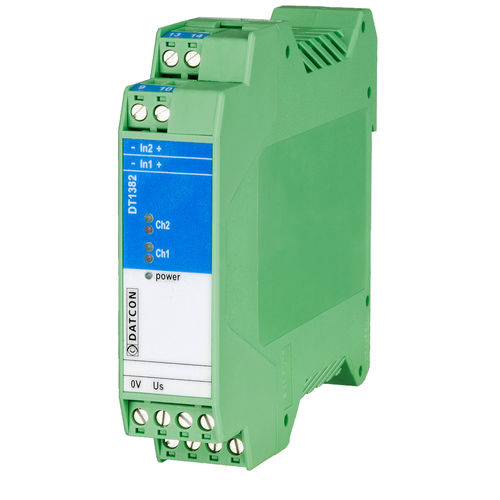

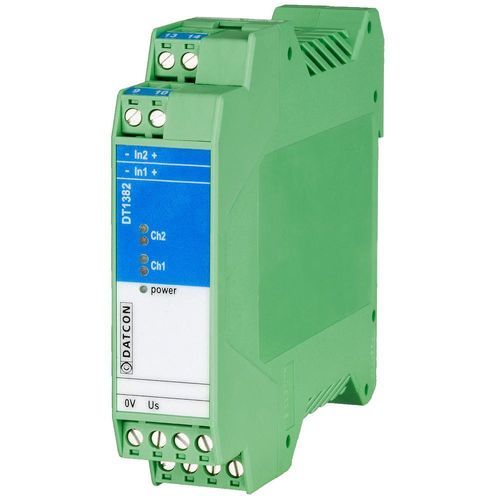

Aislador de señal DT1382

galvánicoelectrónicode tensión

NAMUR / entradas de contacto Contacto de relé / salidas de transistor versión de 2 canales Detección de fallo de línea Modo de funcionamiento seleccionable mediante interruptor frecuencia de transmisión de 3 kHz (salida de transistor) tensión de alimentación 19-29 VDC Montaje en carril TS-35, dispositivos de 17,5 mm de ancho Los aisladores de contacto / NAMUR de seguridad intrínseca DT1382 permiten controlar una carga de área segura mediante un detector o interruptor de proximidad situado en un área potencialmente explosiva de zona 0 o zona 1. Las unidades aíslan galvánicamente la entrada, la salida y la fuente de alimentación. La salida segura puede ser de contacto de relé o de transistor. En el caso de una salida de transistor, la frecuencia máxima de transmisión de la señal es de 3 kHz. El dispositivo se fabrica en versión de 2 canales. En todas las unidades, un interruptor de control de inversión de fase incorporado permite señalar una condición de alarma (salida abierta) para cualquiera de los estados del sensor. Una detección de fallo de línea abre la salida en caso de cortocircuito o de línea abierta: previsto para su uso en primer lugar con detectores de proximidad. También se puede utilizar con interruptores que se asemejan eléctricamente añadiendo dos resistencias, o desactivando mediante un interruptor si no es necesario. También está disponible una versión con una corriente de entrada < 0,5 mA para aislar el contacto de salida de los contadores de consumo de gas. El rango de tensión de alimentación es de 19-29 VDC, por lo que los aisladores son insensibles a la variación de la tensión de alimentación.
