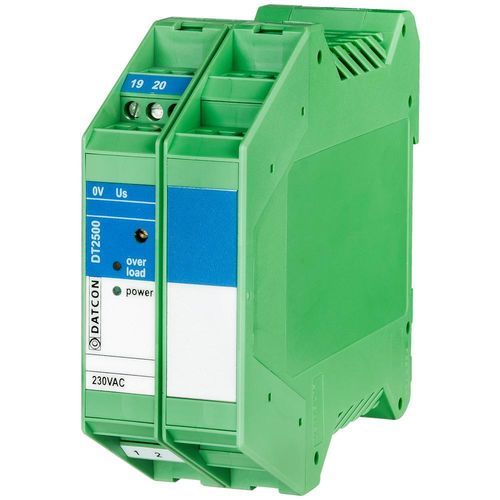

Alimentación eléctrica en riel DIN DT2500

AC/DCcon limitación de corrienteATEX

Características del producto

• Tensiones de salida nominales ajustables en el rango 6–24 VDC (6 / 8 / 10 / 12 / 15 / 18 / 24 VDC)
• Múltiples variantes de tipo con parámetros Uo, Io, Po, Co, Lo especificados
• Clasificación de seguridad intrínseca: II (2)G [Ex ib Gb] IIC o IIB; Certificación: BKI 15 ATEX 0023 X
• Protección contra sobrecorriente (limitador interno) y protección contra sobretensiones
• Alimentación 230 VAC, 50/60 Hz; consumo 9 VA
• Montaje en riel DIN TS-35, ancho 35 mm; dimensiones 35 × 99 × 115 mm
• Carcasa: poliamida PA6.6; conexión por bornes de tornillo; IP20

Descripción del producto
Las fuentes de alimentación de salida intrínsecamente seguras DT2500 suministran alimentación IS galvanicamente aislada para dispositivos instalados en atmósferas potencialmente explosivas de Zona 1. Las unidades están certificadas II (2)G [Ex ib Gb] IIC o II (2)G [Ex ib Gb] IIB (certificación: BKI 15 ATEX 0023 X). Un potenciómetro en el panel frontal permite ajustar la tensión de salida dentro de los rangos indicados en la denominación de tipos. El diseño permite adaptarse a las necesidades del usuario en cuanto al grupo de gas (IIC o IIB) y los parámetros Ci / Li de los equipos alimentados.

Denominación del tipo (selección de tipos disponibles y columnas de datos de seguridad)
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

Especificaciones técnicas (resumen)
Seguridad: salida galvanicamente aislada de la red AC; aislamiento conforme a EN 61010-1. Marcado de protección: II (2)G [Ex ib Gb] IIC/IIB (0 °C < Ta < +50 °C). Certificación: BKI 15 ATEX 0023 X. Grado de contaminación: 2. Categoría de sobretensión: II. Protección contra sobrecorriente en la instalación: 6 A.
Parámetros de salida: tensión y corriente de salida — ver la denominación del tipo; protección contra sobretensión y sobrecorriente — ver los datos de seguridad; sobrecorriente: limitador interno con indicación de sobrecarga. Coeficiente de temperatura: ≤ 250 ppm/°C. Efecto de la tensión de alimentación: ≤ 0.25% (máx.). Efecto de carga: ≤ 0.25% (máx.). Tensión de ruido: 10 mV + 0.002 × U (máx.).
Alimentación: 230 VAC, 50/60 Hz; consumo 9 VA. Condiciones ambientales: temperatura de funcionamiento 0–50 °C; humedad relativa hasta 90% sin condensación; instalación en zona segura (armario). CEM: conforme EN 61326-1 — inmunidad: entorno industrial; emisión: Grupo 1, Clase B.
General: carcasa para riel TS-35, material poliamida PA6.6; conexión por bornes de tornillo; sección máxima de cable 2,5 mm². Dimensiones (A×A×P): 35 × 99 × 115 mm. Peso: 0,35 kg. Protección: IP20. Información detallada: ver instrucciones de uso. El fabricante se reserva el derecho a modificar los datos técnicos.

Características / especificaciones técnicas

• Modelo / serie: DT2500
• Clasificación de seguridad intrínseca: II (2)G [Ex ib Gb] IIC o IIB
• Certificación: BKI 15 ATEX 0023 X
• Tensiones de salida nominales: ajustables entre 6–24 VDC; valores nominales estándar: 6, 8, 10, 12, 15, 18, 24 VDC
• Múltiples variantes con valores Uo, Io, Po, Co, Lo (ver denominación de tipo)
• Protección contra sobrecorriente: limitador interno con indicación de sobrecarga
• Protección contra sobretensiones: proporcionada (ver datos de seguridad)
• Coeficiente de temperatura: ≤ 250 ppm/°C
• Alimentación: 230 VAC, 50/60 Hz; consumo: 9 VA
• Montaje: riel DIN TS-35, ancho 35 mm
• Material de la carcasa: poliamida PA6.6; conexión: bornes de tornillo; sección máx. de cable: 2,5 mm²
• Dimensiones (A×A×P): 35 × 99 × 115 mm; Peso: 0,35 kg
• Clase de protección: IP20
• CEM: conforme EN 61326-1; inmunidad: entorno industrial; emisión: Grupo 1, Clase B
• Temperatura de funcionamiento: 0–50 °C; humedad relativa: hasta 90% sin condensación
