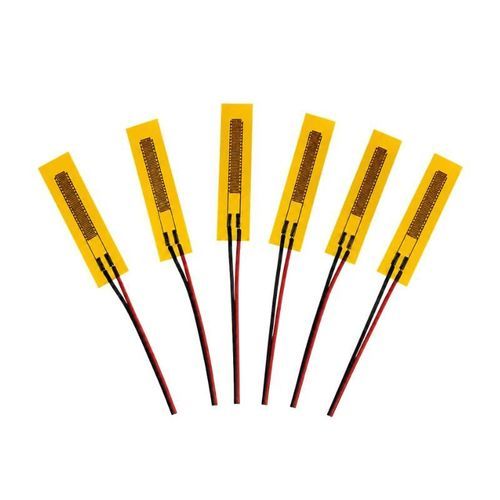

Actuador piezoeléctrico lineal BBPX-MFC

inteligentepara aplicaciones industriales

Descripción del producto
BBPX-MFC es un actuador flexible MFC de composite de fibras piezoeléctricas compuesto por fibras cerámicas piezoeléctricas, electrodos interdigitales flexibles y una matriz de resina epoxi. Funciona en modo piezoeléctrico d₃₃, convirtiendo una tensión de excitación aplicada en deformación axial a lo largo de la dirección de las fibras. El actuador está diseñado para estructuras inteligentes, control activo de vibraciones, accionamiento estructural y recuperación de energía.

Características clave

• Construcción flexible en composite de fibras piezoeléctricas
• Modo de operación d₃₃ para accionamiento axial
• Deformación axial libre máxima hasta 1300 ppm
• Adecuado para superficies estructurales planas y curvas
• Compatible con accionamiento, control de vibraciones y recuperación de energía
• Dimensiones y tensión de excitación personalizables

Especificaciones principales
Tipo de producto — Actuador MFC de composite de fibras piezoeléctricas
Modo de operación — d₃₃
Deformación libre típica — 900 ppm
Deformación axial libre máxima — Hasta 1300 ppm
Capacitancia — 0,35 nF
Dimensiones — Personalizables
Tensión de excitación — Personalizable

Construcción
Componente — Función
Fibras cerámicas piezoeléctricas — Generan deformación piezoeléctrica a lo largo de la dirección de las fibras
Electrodos interdigitales flexibles — Crean el campo de excitación a lo largo de las fibras piezoeléctricas
Matriz de resina epoxi — Sostiene las fibras y forma la estructura composite flexible
Cables — Conectan el actuador al circuito de excitación o de recuperación de energía

Principio de funcionamiento
Cuando se aplica tensión a los electrodos interdigitales, el campo eléctrico actúa a lo largo de las fibras cerámicas piezoeléctricas. El efecto piezoeléctrico d₃₃ produce expansión o contracción axial. Cuando se adhiere a una estructura portante, BBPX-MFC puede generar deformación controlada para accionamiento estructural y supresión de vibraciones. La deformación mecánica de la estructura adherida también puede convertirse en salida eléctrica para aplicaciones de recuperación de energía.

Aplicaciones típicas

• Control activo de vibraciones — Adherido a maquinaria, paneles y estructuras de vigas para aplicar deformación controlada y suprimir vibraciones; adecuado para equipos de precisión, estructuras inteligentes y sistemas de amortiguamiento activo.
• Control de alas y estructuras aeroespaciales — Se adapta a superficies de alas y otros componentes curvos para el control de la deformación estructural, supresión de vibraciones y desarrollo de estructuras inteligentes.
• Accionamiento de vigas en voladizo — Soporta el control de flexión, pruebas de vibración, control modal y plataformas de investigación de laboratorio cuando se adhiere a vigas en voladizo.
• Recuperación de energía piezoeléctrica — Convierte la deformación mecánica por vibración estructural o flexión en energía eléctrica para sistemas de baja potencia.

Opciones de personalización

• Longitud y ancho totales del actuador
• Dimensiones del área activa
• Tensión de excitación y configuración de electrodos
• Orientación y longitud de los cables
• Geometría de instalación y contorno

Directrices de instalación

• Mantener la superficie de unión plana, limpia y seca.
• Asegurar contacto completo entre el actuador y la estructura portante para una transferencia de deformación efectiva.
• Evitar plegado, doblado brusco o daños en los electrodos y cables durante la instalación.
• Adaptar el circuito de excitación a la capacitancia del actuador, la deformación objetivo y las condiciones de funcionamiento.

Especificaciones técnicas

• Modelo: BBPX-MFC
• Tipo de producto: Actuador MFC de composite de fibras piezoeléctricas
• Modo de operación: d₃₃
• Deformación libre típica: 900 ppm
• Deformación axial libre máxima: hasta 1300 ppm
• Capacitancia: 0,35 nF
• Dimensiones: personalizables
• Tensión de excitación: personalizable
• Construcción: fibras cerámicas piezoeléctricas, electrodos interdigitales flexibles, matriz de resina epoxi, cables
