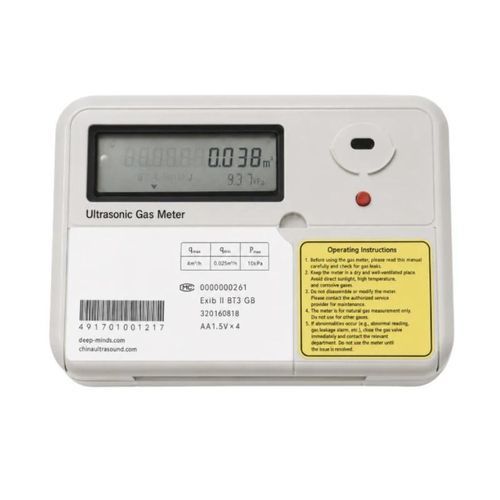

Medidor de gas digital BBUGM-S

por ultrasonidosIoT

Descripción del producto
El BBUGM-S es un contador de gas ultrasónico inteligente que utiliza la medida por tiempo de tránsito en una tubería cerrada. Muestra el caudal instantáneo y el volumen acumulado. Su diseño totalmente electrónico elimina el desgaste mecánico e integra control de válvula, almacenamiento de datos y comunicación inalámbrica.

Aplicaciones y gases admitidos
Disponible en versiones G1.6, G2.5 y G4 para medición residencial y comercial de gas natural, GLP, aire, nitrógeno y otros gases inertes. Comunicaciones opcionales: LoRa o NB‑IoT. Entrada de contacto pasivo para enlace con alarma de gas. No apto para hidrógeno, oxígeno, acetileno, sulfuro de hidrógeno ni gases tóxicos/corrosivos.

Características clave

• Medición ultrasónica por tiempo de tránsito en tubería cerrada
• Versiones: G1.6, G2.5, G4
• Clase de precisión 1.5 (±3% en caudal mínimo, ±1,5% de qt a qmax)
• Control de válvula integrado y visualización prepago/precios escalonados
• Comunicación inalámbrica opcional LoRa o NB‑IoT
• Enlace de alarma por fuga de gas mediante entrada de contacto pasivo
• Diagnósticos integrados y registros de eventos anormales
• Alimentado por batería (3,6 V ER litio) con entrada externa 9 VDC opcional
• Clasificación antideflagrante: Ex ib IIB T3 Gb; Protección: IP65

Especificaciones de caudal (tabla)
Versión | Caudal permanente | Rango de caudal
G1.6 | 1,6 m³/h | 0,016 a 2,5 m³/h
G2.5 | 2,5 m³/h | 0,025 a 4 m³/h
G4 | 4 m³/h | 0,04 a 6 m³/h

Especificaciones técnicas (tabla)
Parámetro | Especificación
Gases medidos | Gas natural, GLP, aire, nitrógeno y otros gases inertes
Clase de precisión | Clase 1.5
Error de indicación, qmin ≤ q < qt | ±3%
Error de indicación, qt ≤ q ≤ qmax | ±1,5%
Presión máxima de servicio | 10 kPa
Temperatura de funcionamiento | -20 a +50 °C
Temperatura de almacenamiento | -25 a +55 °C
Información mostrada | Caudal instantáneo, volumen acumulado, estado de batería, estado de válvula, saldo restante, importe de compra, precio unitario, consumo acumulado
Batería del contador | 3,6 V ER litio (vida útil diseñada 10 años)
Batería comunicación/válvula | Cuatro AA 1,5 V
Alimentación externa | Entrada 9 VDC opcional
Comunicación inalámbrica | LoRa o NB‑IoT
Otras interfaces | Salida de pulso, infrarrojos (CJ/T 188 a 1200 bps), entrada de alarma de gas
Equivalente de pulso | 10 L/P
Grado de protección | IP65
Clasificación antideflagrante | Ex ib IIB T3 Gb

Gases medibles y restringidos
Mide: gas natural, GLP, aire, nitrógeno y otros gases inertes. Restringidos: hidrógeno, oxígeno, acetileno, sulfuro de hidrógeno y gases tóxicos o corrosivos.

Aplicaciones típicas

• Medición de gas natural en residencial
• Medición de gas en comercios
• Medición de consumo de GLP
• Gestión de gas prepago
• Lectura remota y control de válvula
• Enlace con alarma de fuga de gas

Resumen de especificaciones

• Versiones: G1.6, G2.5, G4
• Principio de medida: tiempo de tránsito ultrasónico en tubería cerrada
• Precisión: Clase 1.5 (±3% en caudal mínimo, ±1,5% de qt a qmax)
• Presión máxima de servicio: 10 kPa
• Temperatura de funcionamiento: -20 a +50 °C; almacenamiento: -25 a +55 °C
• Pantalla: caudal instantáneo, volumen acumulado, estado batería/válvula, saldo e información de precio
• Baterías: contabilización — 3,6 V ER litio (10 años); comunicación/válvula — 4 × AA 1,5 V
• Alimentación externa: entrada 9 VDC opcional
• Wireless: LoRa o NB‑IoT; Interfaces: pulso, infrarrojos (CJ/T 188), entrada alarma gas
• Equivalente de pulso: 10 L/P; Protección: IP65; Antideflagrante: Ex ib IIB T3 Gb
