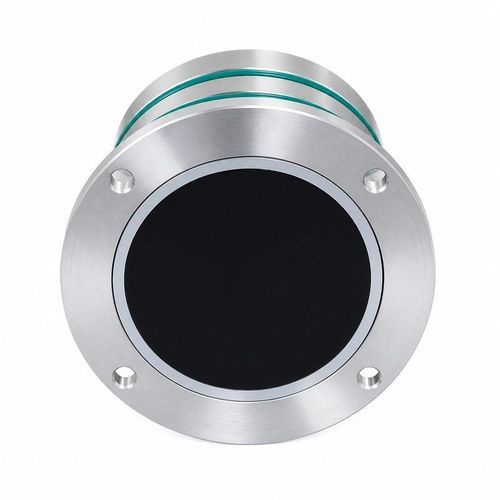

Transductor de ultrasonidos de medición BBND-PF

Resumen
La serie BBND-PF incluye transductores ultrasónicos diseñados para ensayos de integridad de pilotes, detección de defectos internos en hormigón, evaluación de la calidad de cimentaciones y ensayos ultrasónicos cross-hole. Las frecuencias centrales disponibles son 65 kHz, 88 kHz y 90 kHz. Todas las configuraciones funcionan de -40 a +80 °C y cuentan con protección IP68. Los parámetros eléctricos y de presión varían según la frecuencia y deben solicitarse como un conjunto completo concordante.

Configuraciones eléctricas y de presión
Frecuencia central | Impedancia mínima | Capacitancia | Voltaje pico a pico (Vpp) | Clasificación de presión
65 kHz ±5% | 950 Ω ±20% | 5.250 pF ±20% a 1 kHz | < 1.000 Vpp | Hasta 10 kgf o 1 MPa
88 kHz ±5% | 150 Ω ±20% | 2.000 pF ±20% a 1 kHz | < 2.250 Vpp | Hasta 10 kgf o 1 MPa
90 kHz ±5% | 450 Ω ±20% | 1.900 pF ±20% a 1 kHz | < 2.250 Vpp | Hasta 5 kgf o 0,5 MPa

Configuraciones acústicas
Frecuencia central | Ancho de banda a -3 dB | Ángulo a media potencia (-3 dB)
88 kHz ±5% | ±20% | 18° ±10%
90 kHz ±5% | ±10% | 18° ±10%
El material de la carcasa para la configuración de 90 kHz es acero inoxidable 304 + PI.

Aplicaciones

• Ensayos de integridad de pilotes
• Detección de defectos internos en hormigón
• Evaluación de la calidad de cimentaciones
• Ensayos ultrasónicos cross-hole

Especificaciones técnicas

• Serie: BBND-PF
• Frecuencias centrales disponibles: 65 kHz ±5%, 88 kHz ±5%, 90 kHz ±5%
• Rango de temperatura de funcionamiento: -40 a +80 °C
• Protección de entrada: IP68
• Los parámetros eléctricos y de presión difieren según la frecuencia y deben seleccionarse como una fila completa
• Consulte el bloque Configuraciones eléctricas y de presión para impedancia, capacitancia, Vpp y clasificaciones de presión
• Ancho de banda acústico y ángulo de haz: consulte el bloque Configuraciones acústicas
• Material de la carcasa (90 kHz): acero inoxidable 304 + PI
