Transductor de ultrasonidos de placa BBUAF

sumergiblede alta frecuencia

Descripción del producto
El BBUAF es un sistema ultrasónico antiincrustante para buques e instalaciones offshore. Incluye un módulo de control de cuatro canales, transductores ultrasónicos (montaje plano o para tubería), cables de conexión, aros de fijación adhesiva o adaptadores de brida y accesorios de montaje. El sistema emite vibraciones pulsadas adaptativas de 19,5–60 kHz a través de la estructura de la obra viva o tuberías para reducir la adhesión inicial de algas, percebes y otros organismos. Está diseñado para funcionamiento preventivo continuo y debe instalarse sobre superficies limpias.

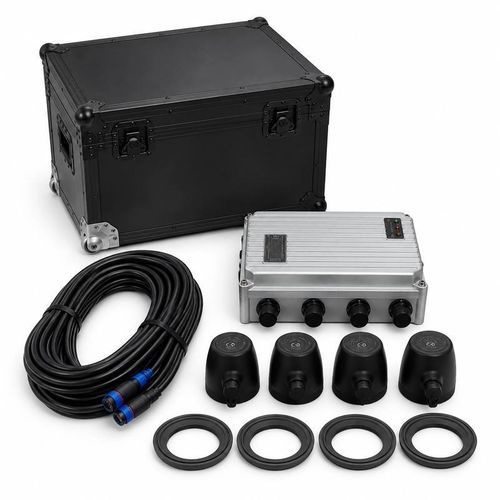

Componentes del sistema

• Módulo de control inteligente de cuatro canales
• Transductores ultrasónicos para montaje plano y en tubería
• Cables de conexión estándar de 5 m (extensibles)
• Aros de fijación planos y soportes adaptadores para tubería
• Adhesivo de instalación y accesorios de montaje
• Componentes de protección eléctrica

Características clave

• Operación pulsada adaptativa: 19,5–60 kHz
• Módulo de control de cuatro canales, potencia nominal 200 W
• Consumo medio ≈50 W por transductor
• Área de referencia hasta 20 m² por transductor (dependiente de la instalación)
• Módulo IP65 / Transductores IP68
• Opciones de alimentación AC 100–240 V o DC 12–24 V (con módulo adaptado)
• Montaje por unión adhesiva en plano o por adaptador en tubería; instalación no penetrante
• Funcionamiento preventivo continuo 24/7
• Longitud de cable extensible hasta 80 m

Especificaciones técnicas

• Finalidad: Inhibir el crecimiento marino en cascos, tuberías de agua de mar, sea chests, filtros y estructuras sumergidas
• Canales de control: 4
• Frecuencia de funcionamiento: 19,5–60 kHz (pulso adaptativo)
• Potencia nominal del módulo: 200 W
• Potencia media por transductor: ≈50 W
• Área por transductor: ≤20 m² (depende del sustrato y montaje)
• Protección módulo: IP65
• Protección transductor: IP68
• Tensión de funcionamiento: AC 100–240 V; DC 12–24 V (con módulo adaptado)
• Dimensiones módulo: ≈304 × 218 × 105 mm
• Peso módulo: ≈4,2 kg
• Longitud de cable estándar: 5 m (máx. 80 m)
• Temperatura de operación: -20°C a +60°C
• Sustratos compatibles: Fibra de vidrio, aluminio, acero
• Garantía estándar: 1 año (excluye consumibles y daños por acción humana)

Opciones de transductor y montaje

• Transductor de montaje plano — Dimensiones: Φ115 × 88 mm (aro incluido); Instalación: aro de fijación adhesivo; Ubicación típica: secciones planas de casco, sea chests, superficies planas
• Transductor para tubería — Dimensiones: 130 × 80 × 106 mm (brida adaptadora incluida); Instalación: brida adaptadora según diámetro de tubería; Ubicación típica: tuberías de agua de mar, filtros, circuitos de refrigeración

Principio de funcionamiento
El módulo de control genera señales de impulso que los transductores convierten en vibración mecánica transmitida a través de la obra viva o la tubería. Esta vibración microscópica continua dificulta la fijación inicial de los organismos y ayuda a ampliar los intervalos de limpieza. Es un sistema preventivo: las superficies con fuerte incrustación deben limpiarse antes de la instalación. La eficacia depende del material del sustrato, el espesor estructural, la posición de montaje, los obstáculos y el número de transductores instalados.

Aplicaciones típicas

• Embarcaciones comerciales, pesqueras, yates y barcos de trabajo
• Sea chests y tomas de agua de mar
• Tuberías de refrigeración y filtros de agua de mar
• Estructuras sumergidas cercanas a hélices
• Plataformas eólicas offshore y obras marinas
• Jaulas de acuicultura de alta mar y equipos de agua de mar
• Otras instalaciones submarinas expuestas a bioincrustación

Requisitos de instalación

• Preparar la superficie: eliminar aceite, óxido, recubrimientos y bioincrustación existente
• Adherir los transductores planos con aros de fijación; seleccionar las bridas adaptadoras según diámetro de tubería
• Montar el módulo de control en una sala de máquinas o local seco
• Pasar los cables al menos 20 cm alejados de otros cables críticos y protegerlos con tubo corrugado resistente al fuego
• Mantener los transductores al menos 30 cm lejos de grandes obstáculos (rodamientos de timón, cuadernas)
• Separar los transductores de sondas y otros equipos acústicos para reducir interferencias
• Evitar la instalación en las paredes externas de tanques de combustible o agua dulce y en un radio de 50 cm alrededor

Recomendaciones de mantenimiento

• Comprobar indicadores del módulo y conexiones de cable mensualmente
• Inspeccionar la fijación, sellado y fusibles de los transductores cada seis meses
• Inspeccionar las superficies y puntos de montaje de los transductores durante el mantenimiento anual del casco
• Evaluar el rendimiento antiincrustante en relación con el estado del recubrimiento, la zona de operación y la presión local de incrustación

Información necesaria para la selección

• Tipo de buque o instalación offshore
• Materiales de casco y tuberías
• Áreas a proteger y superficie estimada
• Diámetros exteriores de tuberías y ubicaciones de montaje
• Fuente de alimentación disponible y tensión
• Distancia de cable entre el módulo y cada transductor
• Ubicación de sondas, detectores de peces u otros equipos acústicos
• Planos estructurales o fotografías de las áreas de instalación previstas

Modelo / Serie

• Modelo/Serie: BBUAF
• Canales de control: 4
• Frecuencia: 19,5–60 kHz (adaptativa)
• Potencia nominal del módulo: 200 W
• Potencia media por transductor: ≈50 W
• Área de referencia por transductor: ≤20 m² (según instalación)
• Protección: módulo IP65, transductores IP68
• Tensión de funcionamiento: AC 100–240 V o DC 12–24 V (con módulo adaptado)
