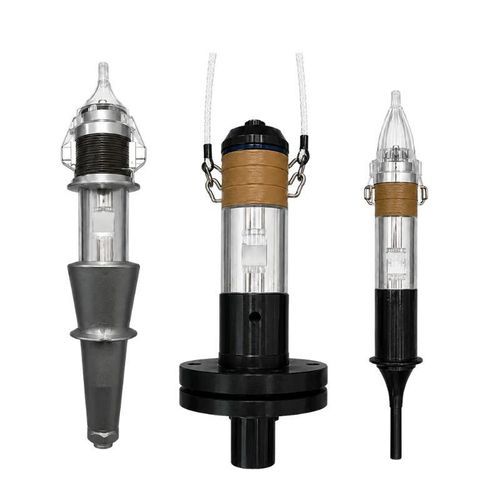

Transductor de ultrasonidos cilíndrico BBWD-20KP2000

piezoeléctricopiezoeléctricode alta frecuencia

Descripción general
El BBWD-20KP2000 es un transductor piezoeléctrico para equipos industriales de soldadura ultrasónica. Con una frecuencia nominal de 20 kHz y una potencia nominal de 2000 W, convierte la energía eléctrica de alta frecuencia suministrada por un generador ultrasónico en vibración mecánica. Un booster y un sonotrodo transmiten esta vibración a la zona de soldadura.

Gama de productos
La gama incluye frecuencias nominales de 15, 18, 20, 28 y 35 kHz y potencias nominales de 300 a 2600 W. La selección debe basarse en la frecuencia del generador, la potencia requerida y el espacio de instalación disponible.

Especificaciones principales
Parámetro | Valor
Modelo | BBWD-20KP2000
Frecuencia nominal | 20 kHz
Frecuencia de resonancia | 19,8 ± 0,3 kHz
Capacitancia estática | 17000–18000 pF
Impedancia de resonancia | ≤10 Ω
Potencia nominal | 2000 W
Diámetro | 50 mm
Altura | 112 mm

Características del producto

• Diseñado para equipos industriales de soldadura ultrasónica
• Construcción piezoeléctrica con sujeción por pernos
• Compatible con generadores ultrasónicos, boosters y sonotrodos
• Varias configuraciones de frecuencia y potencia disponibles
• Diferentes diámetros y alturas para integración en equipos

Configuraciones disponibles
Modelo | Frecuencia de resonancia | Capacitancia estática | Impedancia de resonancia | Potencia nominal | Diámetro | Altura
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

Aplicaciones típicas

• Soldadura ultrasónica de componentes plásticos
• Soldadura de materiales no tejidos y sintéticos
• Envasado, sellado y montaje industrial
• Corte ultrasónico y equipos de procesamiento industrial relacionados
• Sistemas automatizados de soldadura ultrasónica

Consideraciones para la selección
La frecuencia nominal del transductor debe coincidir con la del generador ultrasónico, el booster y el sonotrodo. También deben confirmarse la potencia requerida, el espacio de instalación, las condiciones de carga y el material a procesar antes de seleccionar la configuración final.

Especificaciones técnicas

• Modelo: BBWD-20KP2000
• Frecuencia nominal: 20 kHz
• Frecuencia de resonancia: 19,8 ± 0,3 kHz
• Capacitancia estática: 17000–18000 pF
• Impedancia de resonancia: ≤10 Ω
• Potencia nominal: 2000 W
• Diámetro: 50 mm
• Altura: 112 mm
• Construcción: Transductor piezoeléctrico con sujeción por pernos
• Compatibilidad: Funciona con generadores ultrasónicos, boosters y sonotrodos
• Opciones de frecuencia disponibles: 15, 18, 20, 28, 35 kHz
• Rango de potencia disponible: 300–2600 W
